DO1101A-Ex Коллективный дымовой извещатель для взрывоопасных зон с широким спектром действия
(номер заказа BPZ:5008010001)

DO1101A-Ex



Для быстрого оповещения о возгорании с образованием дыма итлеющего огня во взрывоопасных областях зон 1 и 2. База DB1101A заказывается отдельно.

  • Рабочее напряжение 17… 24 В пост. тока;
  • Ток покоя макс. 100 мкА;
  • Рабочая температура -25… +60°C;
  • Температура хранения -30… +75°C;
  • Относительная влажность ≤95%;
  • Классификациявзрывоопасности II 2 G EEx ib IIC T4(-25°C ≤Ta ≤60°C);
  • Размеры (Ø x В) 115 x 51 мм (с базой);
  • Цвет белый‚ RAL 9010;
  • Одобрено PTB 02 ATEX 2135VdS G296052‚ LPCB 1 26am/02;
  • Стандарт для пожарных извещателей EN54-7 для взрывоопасных зонEN50014 (IEC60079-0)/EN50020 (IEC60079-11);
  • Категория защиты IP44;
  • Спецификация изделия 001469.



DT1101A-Ex Коллективный тепловойизвещатель длявзрывоопасных зон
(номер заказа BPZ:4852140001)


DT1101A-Ex



Для мониторинга взрывоопасных областей зон 1 и 2 смаксимальной температурой окружающей среды 50°C. Его отличает надежность срабатывания не только в ситуации, когда температура поднимается медленно, но и в случае ее быстрого возрастания. База DB1101A заказывается отдельно.

  • Рабочее напряжение 16… 24 В пост. токаТок покоя макс. 100 мкА;
  • Рабочая температура -25… +50°C;
  • Температура хранения -30… +75°C;
  • Относительная влажность ≤95%;
  • Классификациявзрывоопасности II 2 G EEx ib IIC T4(-25°C ≤Ta ≤50°C);
  • Размеры (Ø x В) 115 x 54,5 мм (с базой)Цвет белый‚ RAL 9010;
  • Одобрено PTB 02 ATEX 2097VdS G296019‚ LPCB 126an/02;
  • Стандарт для пожарных извещателей EN54-5: A1R для взрывоопасных зон EN50014 (IEC60079-0)/EN50020 (IEC60079-11);
  • Категория защиты IP44;
  • Спецификация изделия 001469.



DT1102A-Ex Коллективный тепловой извещатель для взрывоопасных зон
(номер заказа BPZ:4852270001)

DT1102A-Ex





Для мониторинга взрывоопасных областей зон 1 и 2 смаксимальной температурой окружающей среды 70°C. Этот тепловой извещатель предназначен для мест, где возможны значительные температурные колебания и повышенная температура. Непрерывно измеряет температуру окружающей среды и срабатывает при превышении установленных максимальных значений. База DB1101A заказывается отдельно.

  • Рабочее напряжение 16… 24 В пост. тока
  • Ток покоя макс. 100 мкА
  • Рабочая температура -25… +70°C
  • Температура хранения -30… +75°C
  • Относительная влажность ≤95%
  • КлассификациявзрывоопасностиII 2 G EEx ib IIC T4(-25°C ≤Ta ≤70°C)
  • Размеры (Ø x В) 115 x 54,5 мм (с базой)
  • Цвет белый‚ RAL 9010Одобрено PTB 02 ATEX 2097VdS G296019‚ LPCB 126an/04
  • Стандарт для пожарных извещателей EN54-5: B для взрывоопасных зон EN50014 (IEC60079-0)/EN50020 (IEC60079-11)
  • Категория защиты IP44
  • Спецификация изделия 001469
DB1101A База для серии коллективных извещателей
(номер заказа BPZ:4863650001)

DB1101A База



База изготовлена из пластика, устойчивого к ударам и царапинам,и экологически безопасных материалов. Встроенная резиновая прокладка обеспечивает защиту от протечек, грязи и попадания капель воды сверху. Клеммы без винтов для упрощения монтажа. Предусмотрено место для дополнительных клемм, таких как микроклеммы (0,5 мм2) и соединительные клеммы (2,5 мм2). Подходит для всех стандартных коробок для скрытого монтажа от55 до 80 мм.

  • Емкость кабеля 0,2… 2,5 мм2;
  • Размеры (Ø x В) 115 x 21 мм;
  • Категория защиты IP44;
  • Цвет белый‚ RAL 9010;
  • Спецификация изделия 001035;

Дополнительные аксессуары

  • DBZ1191 Приставка для базы для поверхностного монтажа;
  • DBZ1190-AA Микроклемма 0,5 мм2DBZ1190-AB Соединительнаяклемма 2,5 мм2;

Аксессуары

DBZ1191 Приставка для базы для поверхностного монтажа
(номер заказа BPZ:4540830001)
DBZ1191



Для поверхностного электромонтажа и увеличения монтажного пространства для проводки. Базы крепятся с помощью пружинной защелки.

  • Размеры (Ø x В) 116 x 22 мм;
  • Цвет белый‚ RAL 9010.



DBZ1190-AA Микроклемма 0,5 мм2‚ 4-полюсная
(номер заказа BPZ:4677080001)
DBZ1190-AA


Используется в качестве точки кросс-соединения в базах длявнешних индикаторов тревоги (AI), экранирования кабеля, подключения блока питания и других компонентов. Легко вставляется при установке.

  • Емкость кабеля 0,28… 0,5 мм2;
  • Кол-во единиц в комплектепоставки 50 штук.







DBZ1190-AB Соединительная клемма 2,5 мм2‚ 3-полюсная
(номер заказа BPZ:4942340001)

DBZ1190-AB





Используется в качестве точки кросс-соединения в базах для внешних индикаторов тревоги (AI), экранирования кабеля, подключения блока питания и других компонентов. Легко  вставляется при установке.

  • Емкость кабеля 1… 2,5 мм2;
  • Кол-во единиц в комплектепоставки 50 штук.





EOL22(Ex) Оконечное устройство линии
(номер заказа BPZ:5162220001)

EOL22(Ex)

Оконечное устройство линий коллективных извещателей или оконечное устройство во взрывоопасных областях зон 1 и 2.





DF11Ex__ Коллективный инфракрасный извещатель пламени длявзрывоопасных зон

(номер заказа DF11 Ex)

DF11Ex



Подключается к коллективным системам. Подключение к линии извещателей с помощью входного/выходного модуля для гальванической развязки. Инфракрасный извещатель пламени для взрывоопасных областей зон 1 и 2, для вариантов применения внутри и с наружи помещений. Тестовый фонарь Stabex HF используется для проверки работоспособности инфракрасного извещателя пламени. Ее следует держать напротив извещателя. Блок извещателя DF1101Ex и база DFB1190 заказываются отдельно.



  • Размеры (Ш x В x Г) 135 x 135 x 77 мм;
  • Рабочая температура -35… +70°C;
  • Температура хранения -40… +75°C;
  • Относительная влажность ≤95%;
  • Классификациявзрывоопасности II 2 G EEx ib IIC T4(-35°C ≤Ta ≤70°C);
  • Цвет белый‚ RAL9010Одобрено VdS G299085‚ PTB 02 ATEX 21 61‚LPCB 126s/03;
  • Стандарт EN54-10 для извещателя пламени;
  • EN50014 (IEC60079-0)/EN50020 (IEC60079-11 )для взрывоопасных зонКатегория защиты IP67;
  • Спецификация изделия 001744.



DF1101-Ex Блок коллективного инфракрасного извещателя пламени для взрывоопасных зон
(номер заказа BPZ:5166750001)

DF11Ex





Извещатель пламени DF1101 Ex является искробезопасным длявзрывозащищенных зон. Инфракрасный извещатель пламени DF1101 Ex разработан для соответствия категории взрывозащиты«Искробезопасность» EEx i. Один сенсор измеряет параметры «горячей» двуокиси углерода на длине волны определенного участка пламени, два остальных сенсора одновременно измеряют уровень излучения помех дляволн другой длины. При обработке сигнала на основе новейших технологий с помощью сложных алгоритмов и анализа формы импульса DF1101 Ex обеспечивает высокую надежность обнаружения пожара, сохраняя максимальную устойчивость к воздействию излучения помех и солнечного света. Для поддержания безопасности при принятии решений в аварийном режиме извещатель оснащен дополнительным каналом активации аварийного режима. Подходит для использования на химических заводах, нефтеперерабатывающих заводах, установках заправки пропаном и бутаном, во всех взрывоопасных зонах, где предполагается возможность возгорания углесодержащих материалов. База DFB1190 заказывается отдельно.

  • Размеры (Ш x В x Г) 135 x 135 x 32 мм;
  • Рабочее напряжение 16… 28 В пост. тока;
  • Ток покоя 0,5 мА.





DFB1190 База для инфракрасного извещателя пламени
(номер заказа BPZ:5165360001)

DFB1190






База представляет собой прочный, усиленный стекловолокном пластиковый корпус, обеспечивающий извещателю необходимую изоляцию при монтаже. База включает в себя клеммы без винтов, дроссели для защиты от электромагнитных помех, приставку сразъемом для извещателя, шесть кабельных вводов M20 для вариантов использования.

  • Емкость кабеля 0,2… 1,5 мм2 (AWG24… 15);
  • Размеры (Ш x В x Г) 135 x 135 x 45 мм;
  • Цвет белый‚ RAL 9010.
A5Q00004478 Кабельный сальник с резьбой M20 x 1,5
(номер заказа A5Q00004478)
A5Q00004478




Кабельный сальник с резьбой предназначен для ввода кабеля M20. Обеспечивает более высокий уровень защиты IP.

  • Кол-во единиц в комплектепоставки 10 штук



EOL22(Ex) Оконечное устройство линии
(номер заказа BPZ:5162220001)
EOL22(Ex)



Оконечное устройство линий коллективных извещателей или оконечное устройство во взрывоопасных областях зон 1 и 2.





StabexHF Тестовый фонарь для извещателей пламени для взрывоопасных зон
(номер заказа BPZ:4620910001)

StabexHF







Тестовый фонарь используется для проверки работоспособностиискробезопасных извещателей пламени во взрывоопасных областях зон 1 и 2.

  • Рабочая температура -20… +40°C;
  • Температура хранения -20… +40°C;
  • Емкость батареи 2 алкалиновые батареи 1,5 В‚ одноэлементные UM1;
  • Классификация взрывоопасности II 2 G EEx ib e IIC T4;
  • Категория защиты IP65Одобрено PTB 98 ATEX 2062;
  • Спецификация изделия 000252.





DM1103(Ex)_ Коллективный ручной извещатель (двойного действия) для взрывоопасных зон
(номер заказа DM1103(Ex))

DM1103(Ex)




Для немедленной ручной активации сигнализации. Для установкивнутри помещения и за его пределами, подходит для установки как во влажной, так и в пыльной среде. Для поверхностной и скрытой электропроводки в легкодоступных местах. Непрямая активация сигнала тревоги путем выдавливания стекла и нажатия кнопки. Для замены стекла откройте ключом дверцу корпуса. Нажимная кнопка должна вернуться в исходное состояние, прежде чем дверца будет вновь закрыта. Корпус DMA1192-AA‚ электронный блок DMA1103D и наклейка ‘avoid electrostaticcharging’ (не допускать электростатического заряда) заказываются отдельно.

  • Стандарт EN54-11;
  • Категория защиты IP54 (IP65 — с защитнымуплотнением и кабельнымсальником с резьбой);
  • Рабочая температура -25… +70°C;
  • Размеры (Ш x В x Г) 134 x 134 x 43 мм;
  • Одобрено VdS G295036;
  • Спецификация изделия 007980.
  • DMZ1197-AD Защитное уплотнение;
  • DMZ1197-AC Защитная крышка;
  • A5Q00004478 Кабельный сальник с резьбой M20 ;
  • A5Q00006735 Блокирующая заглушка M20 (1 отверстие) A5Q00010055;
  • Блокирующаязаглушка M20 (2 отверстия).



DMA1192-AA Корпус ручного извещателя, красный

(номер заказа BPZ:5222870001)

DMA1192-AA 2

Корпус ручного извещателя для DMA11x3. Категорию защиты можно легко повысить до IP65 с помощью простого комплекта для модернизации. В соответствии с требованиями пользователя на корпус можно прикреплять различные сменные таблички. Пластиковый корпус облегчает доступ к электронному блоку через переднюю дверцу для проведения функциональных проверок и технического обслуживания. Может выполняться заводской монтаж корпуса для экономии времени и средств при установке. Электронный блок, который заказывается отдельно, подключается во время ввода в эксплуатацию. Ключ доступа к ручному извещателю и сменные таблички поставляются в комплекте с извещателем.

  • Цвет красный‚ RAL 3000.



DMA1103D Коллективный электронный блок (двойного действия)

(номер заказа A5Q00004470)

DMA1103D

Электронный блок представляет собой устройство двойного действия. Для активации сигнала тревоги разбейте стекло инажмите кнопку. Светодиод непрерывно отображает состояние ручного извещателя. Электронный блок подключается к корпусу DMA1192-xx при вводе устройства в эксплуатацию.

  • Рабочее напряжение 16… 26 В пост. тока;
  • Соединительные клеммы мин. 0,28… 1,5 мм2.



DM1104(Ex) __ Коллективный ручной извещатель (одноразового действия) для взрывоопасных зон
(номер заказа DM1104(Ex))

DM1104(Ex) 2



Для немедленной ручной активации сигнализации. Для установки внутри помещения и за его пределами, подходит для установки как во влажной, так и в пыльной среде. Для поверхностной и скрытой электропроводки в легкодоступных местах. Прямая активация сигнала тревоги путем выдавливания стекла. Чтобы заменить стекло, откройте дверцу корпуса ключом; при закрытии дверцы происходит сброс (reset) кнопки. Корпус DMA1192-AA‚ электронный блок DMA1104D и наклейка’avoid electrostatic charging’ (не допускать электростатического заряда) заказываются отдельно.

  • Стандарт EN54-11
  • Категория защиты IP54 (IP65 — с защитным уплотнением и кабельным сальником с резьбой)
  • Рабочая температура -25… +70°C;
  • Размеры (Ш x В x Г) 134 x 134 x 43 мм;
  • Одобрено VdS G299068‚ LPCB 126w/06;
  • Спецификация изделия 007980.


Аксессуары

  • BPZ:5358470001 Наклейка ‘avoid electrostatic charging’ (не допускать электростатического заряда);
  • DMZ1197-AD Защитноеуплотнение;
  • DMZ1197-AC Защитная крышка;
  • A5Q00004478 Кабельный сальникс резьбой M20;
  • A5Q00006735 Блокирующая заглушка M20 (1 отверстие) A5Q00010055;
  • Блокирующая  заглушка M20 (2 отверстия).



DMA1192-AA Корпус ручного извещателя, красный
(номер заказа BPZ:5222870001)
DMA1192-AA 2


Корпус ручного извещателя для DMA11x3. Категорию защиты можно легко повысить до IP65 с помощью простого комплекта для модернизации.                     В соответствии с требованиями пользователя на корпус можно прикреплять различные сменные таблички. Пластиковый корпус облегчает доступ к электронному блоку через переднюю дверцу для проведения функциональных проверок и технического обслуживания. Может выполняться заводской монтаж корпуса для экономии времени и средств при установке. Электронный блок, который заказывается отдельно, подключается во время ввода в эксплуатацию. Ключ доступа кручному извещателю и сменные таблички поставляются в комплекте с извещателем.

  • Цвет красный‚ RAL 3000.



DMA1104D Коллективный электронный блок (одноразового действия)
(номер заказа A5Q00005925)
DMA1103D


Электронный блок представляет собой устройство одноразового действия с прямой активацией сигнала тревоги путем выдавливания стекла. Светодиод непрерывно отображает состояние ручного извещателя. Электронный блок подключаетсяк корпусу DMA1192-xx при вводе устройства в эксплуатацию.

  • Рабочее напряжение 16… 26 В пост. тока
  • Соединительные клеммы мин. 0,28… 1,5 мм2



BPZ:5358470001 Наклейка ‘avoid electrostatic charging’ (не допускать электростатического заряда)
(номер заказа BPZ:5358470001)

BPZ 5358470001

Наклейка для ручного извещателя во взрывоопасной зоне.

DMZ1197-AD Защитное уплотнение

(номер заказа BPZ:5470680001)

DMZ1197-AD


Защищает ручной извещатель при установке в местах с повышенной влажностью. Уплотнение повышает категорию защиты корпуса извещателя(IP).

  • Кол-во единиц в комплектепоставки 5 штук.



DMZ1197-AC Защитная крышка
(номер заказа BPZ:5223550001)


DMZ1197-AC

Защищает ручной извещатель от случайного повреждения стекла. Защитную крышку можно легко установить непосредственно на крышку корпуса.

  • Кол-во единиц в комплектепоставки 5 штук.

A5Q00004478 Кабельный сальник с резьбой M20 x 1,5

(номер заказа A5Q00004478)

A5Q00004478

Кабельный сальник с резьбой предназначен для ввода кабеля M20. Обеспечивает более высокий уровень защиты IP.

  • Кол-во единиц в комплектепоставки 10 штук.

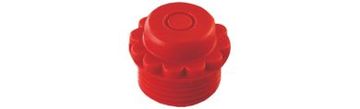

A5Q00006735 Блокирующая заглушка M20 x 1,5 (1 отверстие)
(номер заказа A5Q00006735)
A5Q00006735


Для ручных извещателей и поверхностной прокладки электропроводки в корпусе ручных извещателей. Для применения в сухих помещениях.

  • Цвет красный‚ RAL 3000;
  • Кол-во единиц в комплекте поставки 10 штук.



A5Q00010055 Блокирующая заглушка M20 x 1,5 (2 отверстия)
(номер заказа A5Q00010055)

A5Q00010055

Для ручных извещателей и поверхностной прокладки электропроводки в корпусе ручных извещателей. Для применения в сухих помещениях.

  • Цвет красный‚ RAL 3000;
  • Кол-во единиц в комплектепоставки 10 штук.



EOL22(Ex) Оконечное устройство линии
(номер заказа BPZ:5162220001)
EOL22(Ex)


Оконечное устройство линий коллективных извещателей или оконечное устройство во взрывоопасных областях зон 1 и 2.



DJ1191-Ex Индикатор тревоги для установки в дверной проем
(номер заказа BPZ:4783440001)

DJ1191-Ex



Индикаторы тревоги включаются в автоматические извещатели для того, чтобы быстро указывать на источник сигнала тревоги -извещатель, видимость и доступ к которому ограничены.

  • Рабочее напряжение 4… 5 В пост. тока;
  • Рабочий ток макс. 35 мА (непрерывный);
  • Рабочая температура -25… +80°C;
  • Относительная влажность ≤95%;
  • Клеммы макс. 1,5 мм2;
  • Классификация взрывоопасности’простое электрооборудование’согласно EN50020 § 5.4EEx ib IIC T6 (Ta L55°C)/EEx ib IIC T5 (Ta L70°C);
  • Размеры (Ш x В x Г) 62 x 37 x 17 мм;
  • Цвет белый‚ RAL 9010;
  • Одобрено EECS‚ ESTI;
  • Категория защиты IP40;
  • Спецификация изделия 001679;



DJ1192-Ex Индикатор тревоги для установки на стену
(номер заказа BPZ:4783570001)

DJ1192-Ex



Индикаторы тревоги включаются в автоматические извещателидля того, чтобы быстро указывать на источник сигнала тревоги -извещатель, видимость и доступ к которому ограничены.

  • Рабочее напряжение 4… 5 В пост. тока;
  • Рабочий ток макс. 35 мА (непрерывный);
  • Рабочая температура -25… +80°C;
  • Относительная влажность ≤95%;
  • Клеммы макс. 1,5 мм2;
  • Классификация взрывоопасности простое электрооборудование’согласно EN50020 § 5.4EEx ib IIC T6 (Ta ≤55°C)/EEx ib IIC T5 (Ta ≤70°C);
  • Размеры (Ш x В x Г) 85 x 85 x 25 мм;
  • Цвет белый‚ RAL 9010;
  • Одобрено EECS‚ ESTI;
  • Категория защиты IP40;
  • Спецификация изделия 001679.
AI330 Переходная накладка для индикатора тревоги
(номер заказа BPZ:3169430001)
AI330



Благодаря дополнительной накладке индикатор тревоги также можно использовать для проложенных на поверхности кабельных или воздушных каналов, с целью увеличения монтажного пространства и в качестве адаптера для установки разных вариантов коробки.

  • Размеры (Ш x В x Г) 85 x 85 x 16 мм;
  • Кол-во единиц в комплекте поставки 10 штук.
AJUT24-Ex Индикатор тревоги, модель для скрытого монтажа
(номер заказа BPZ:2785440001)
AJUT24-Ex




Индикатор тревоги AJUT24 Ex, изготовленный из прозрачного пластика, подходит для установки в дверных проемах, панелях переключателей, подвесных потолках или специальных корпусах. Владелец системы проделывает отверстие Ø 23 мм для монтажа. В целях безопасности держатель должен быть снабжен изолирующим колпачком. Для установки во влажной среде предлагаются корпуса DCA1191‚ DJZ1193 и кольцевая прокладка (заказываются отдельно).           В корпус DCA1191 можно установить до 4 индикаторов тревоги.

  • Рабочее напряжение 1,5 В пост. тока
  • Рабочий ток макс. 20…30 мА (непрерывный)Рабочая температура -25… +80°C
  • Классификациявзрывоопасности простое электрооборудование’согласно EN50020 § 5.4EEx ib IIC T6 (Ta ≤55°C)/EEx ib IIC T5 (Ta ≤70°C)
  • Цвет прозрачный пластик
  • Размеры (Ø x Г) 26 x 51 мм
  • Одобрено EECS‚ ESTI‚ PTB
  • Категория защиты IP56 с DCA1191IP65 с DJZ1193
  • Спецификация изделия 001679

Аксессуары

  • DCA1191 Корпус (IP56)
  • BPZ:2473130001 Кольцевая прокладка

Дополнительные аксессуары

DJZ1193 Корпус (IP65)



DCA1191 Корпус (полый)
(номер заказа BPZ:4588560001)

DCA1191



Корпус с крышкой для нескольких вариантов применения. В корпусе имеется шесть кабельных вводов М20 для кабельных сальников с резьбой, и обеспечивается более высокий уровеньзащиты IP. Кабельный сальник с резьбой заказывается отдельно.

  • Размеры (Ш x В x Г) 135 x 135 x 65 мм;
  • Цвет чистый белый‚ RAL 9010;
  • Категория защиты IP56.



BPZ:2473130001 Кольцевая прокладка

(номер заказа BPZ:2473130001)

BPZ 2473130001




Кольцевая прокладка для модели индикатора тревоги,предназначенной для скрытого монтажа. Прокладка может применяться во влажной среде.

  • Размеры (Ø x Г) 23 x 1 мм;
  • Кол-во единиц в комплектепоставки  10 штук.



A5Q00004478 Кабельный сальник с резьбой M20 x 1,5
(номер заказа A5Q00004478)

A5Q00004478





Кабельный сальник с резьбой предназначен для ввода кабеляM20.

Обеспечивает более высокий уровень защиты IP.

  • Кол-во единиц в комплектепоставки 10 штук



DJZ1193 Корпус индикатора тревоги с кольцевой прокладкой

(номер заказа BPZ:5302950001)



DJZ1193
Для поверхностного монтажа в сухих помещениях.В корпус можно установить 1 индикатор тревоги.

  • Размеры (Ш x В x Г) 87 x 87 x 64 мм;
  • Цвет чистый белый‚ RAL 9010;
  • Категория защиты IP65.



DCA1191 Корпус (полый)
(номер заказа BPZ:4588560001)
DCA1191 2



Корпус с крышкой для нескольких вариантов применения. В корпусе имеется шесть кабельных вводов М20 для кабельных сальников с резьбой, и обеспечивается более высокий уровеньзащиты IP. Кабельный сальник с резьбой заказывается отдельно.

  • Размеры (Ш x В x Г) 135 x 135 x 65 мм;
  • Цвет чистый белый‚ RAL 9010;
  • Категория защиты IP56.



A5Q00004478 Кабельный сальник с резьбой M20 x 1,5

(номер заказа A5Q00004478)



A5Q00004478



Кабельный сальник с резьбой предназначен для ввода кабеля M20.

Обеспечивает более высокий уровень защиты IP.

  • Кол-во единиц в комплектепоставки 10 шт



Z3I410 Монтажный набор BPZ:4837660001


Z3I410

Один шунтирующий искробезопасный Zener-барьер SB3 может монтироваться вместе с опорной пластиной Z3I410 в корпус DCA1191 с категорией защиты IP56.



SB3 Шунтирующий искробезопасный Zener- барьер
(номер заказа BPZ:4837400001)

SB3





Этот барьер необходим для искробезопасного монтажа вовзрывоопасных зонах при подсоединении к входному/выходному модулю. Барьер ограничивает передачу электроэнергии между искроопасными и искробезопасными электроцепями. Его необходимо устанавливать в соответствии с государственными нормами и правилами безопасности. Барьер SB3 должен монтироваться в корпус DCA1191 вместе с комплектом для установки Z3I410. Всегда устанавливайте шунтирующие искробезопасные Zener-барьеры снаружи взрывоопасных зон.

  • Рабочее напряжение макс. 28 В пост. тока;
  • Рабочий ток макс. 100 мАТип;
  • Сталь 9001/00-280-100-101;
  • Стандарт EN50014 (IEC60079-0)/EN50020 (IEC60079-11);
  • Спецификация изделия 001222.



DBZ1190-AA Микроклемма 0,5 мм2‚ 4- полюсная
(номер заказа BPZ:4677080001)
DBZ1190-AA



Используется в качестве точки кросс-соединения в базах для внешних индикаторов тревоги (AI), экранирования кабеля, подключения блока питания и других компонентов. Легко вставляется при установке.

  • Емкость кабеля 0,28… 0,5 мм2;
  • Кол-во единиц в комплектепоставки 50 штук.




A5Q00004478 Кабельный сальник с резьбой M20 x 1,5
(номер заказа A5Q00004478)


A5Q00004478 (1)

Кабельный сальник с резьбой предназначен для ввода кабеля M20.

Обеспечивает более высокий уровень защиты IP.

  • Кол-во единиц в комплектепоставки 10 шт



DB3 Устройство тревоги для взрывоопасных областей зон 1 и 2
(номер заказа BPZ:5757970001)
DB3




Огнестойкое устройство тревоги DB3 для звукового оповещения предназначено для применения в потенциально взрывоопасных атмосферах. Оно разработано с высокой степенью защиты от воздействия посторонних сред для успешной работы в суровых условиях окружающей среды.

  • Рабочее напряжение 12… 48 В пост. тока;
  • Ток сигнализации тревоги макс. 380 мА;
  • Громкость при 24 В нарасстоянии 1 м 101… 114 дБ;
  • Число тонов 27;
  • Рабочая температура -20… +55°C;
  • Классификациявзрывоопасности II 2 G EEx d IIC T5(-20°C ≤Ta ≤55°C);
  • Клеммы 6 x 2,5 мм2;
  • Размеры (Ø x Г) 137 x 184 мм;
  • Цвет красный, антистатический, УФ-стабилизированный, усиленныйстекловолокном полиэстер;
  • Одобрено BAS 00ATEX2097X;
  • Стандарт CENELEC‚ EN 50014‚ 18;
  • Категория защиты IP66/67;
  • Спецификация изделия 009001.
