Siemens представляет новую интегрированную платформу Desigo СС, поддерживающая работу как с системами автоматизации здания, такими как системы отопления, вентиляции и кондиционирования воздуха, управления энергопотреблением, так и с системами охранной и пожарной безопасности с любого рабочего места оператора. Платформа масштабируема и может использоваться на объектах любой величины. Благодаря открытой структуре, основанной на стандартных протоколах, Desigo CC может быть легко адаптирована под текущие требования.
Описание системы
Интерфейс пользователя
Включает в себя Панель состояния, Панель навигации, Основную панель, Вспомогательную панель и Контекстную панель
· Автоматическое отображение самой важной информации
· Быстрый и наглядный обзор состояния систем
· Исключено наложение панелей друг на друга
Включает в себя Панель состояния, Панель навигации, Основную панель, Вспомогательную панель и Контекстную панель
· Автоматическое отображение самой важной информации
· Быстрый и наглядный обзор состояния систем
· Исключено наложение панелей друг на друга
![](http://www.gse-bt.kz/wp-content/uploads/2017/02/desigo_cc_user_interface.jpg)
Графика
Графика CC Desigo создается при помощи интеллектуальных графических объектов, которые знают, как они используются и как представлять себя. Использование интеллектуальных объектов позволяет пользователям создавать графику путем простого перетаскивания объектов на страницу, без дополнительного связывания объекта с графическими символами.
Графика CC Desigo создается при помощи интеллектуальных графических объектов, которые знают, как они используются и как представлять себя. Использование интеллектуальных объектов позволяет пользователям создавать графику путем простого перетаскивания объектов на страницу, без дополнительного связывания объекта с графическими символами.
![](http://www.gse-bt.kz/wp-content/uploads/2017/02/desigo_cc_graphic_1.jpg)

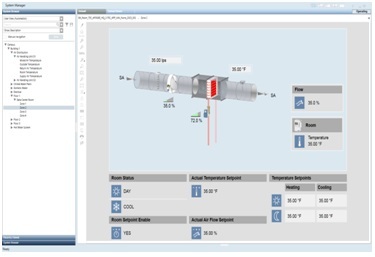

Графическая библиотека содержит 2D и 3D объекты элементов оборудования и плана этажа для наглядной визуализации ключевых составляющих системы.
Библиотека также включает набор интеллектуальных графических шаблонов типовых решений, которые позволяют упростить и ускорить наладку станции
Библиотека также включает набор интеллектуальных графических шаблонов типовых решений, которые позволяют упростить и ускорить наладку станции
![](http://www.gse-bt.kz/wp-content/uploads/2017/02/desigo_cc_graphic_2.jpg)

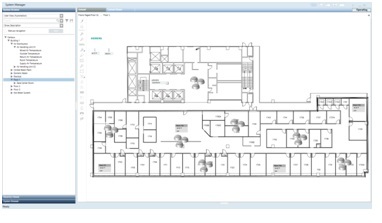

Графический редактор содержит мощный инструмент импорта AutoCAD чертежей. Выбранные ACAD планы этажей преобразуются в графические объекты, которые можно масштабировать благодаря векторной графике и управлять уровнями отображения систем.
![](http://www.gse-bt.kz/wp-content/uploads/2017/02/desigo_cc_graphic_3.jpg)
Журнал событий (просмотр логов)

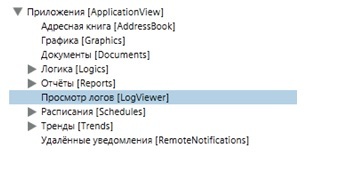

Просмотр логов позволяет делать запросы по событиям и активности системы для их последующего анализа.
Просмотр логов позволяет делать запросы по событиям и активности системы для их последующего анализа.
![](http://www.gse-bt.kz/wp-content/uploads/2017/02/desigo_cc_log_1.jpg)

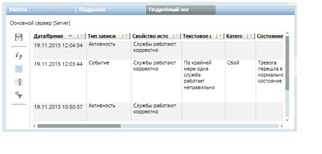

На вкладке Подробный лог рабочей панели интерфейса оператора отображаются самые последние события и активности, относящиеся к выбранному объекту. Доступны сортировка и фильтр. В случае, если пользователь отправил команду или изменил состояние объекта, будет отображено его имя.
![](http://www.gse-bt.kz/wp-content/uploads/2017/02/desigo_cc_log_2.jpg)
Автоматические процедуры обработки событий

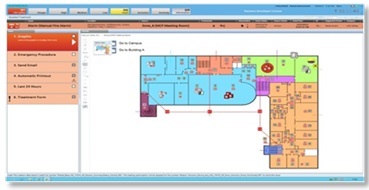

При использовании параметра “автоматический запуск” для процедуры обработки, в случае появления событий система автоматически отобразит на экране подробные сведения о событии, соответствующую графику и изображение с видеокамер без необходимости дополнительных действий оператора.
При использовании параметра “автоматический запуск” для процедуры обработки, в случае появления событий система автоматически отобразит на экране подробные сведения о событии, соответствующую графику и изображение с видеокамер без необходимости дополнительных действий оператора.
![](http://www.gse-bt.kz/wp-content/uploads/2017/02/desigo_cc_automatic_start.jpg)
Навигация по объекту

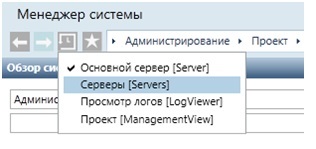

Менеджер системы Desigo CC V2.1 снабжен панелью навигации и кнопками (например, кнопка назад) для быстрых переходов по объекту при помощи нескольких кликов левой кнопкой мыши.
Добавлена возможность фильтра по типу подсистемы.
Менеджер системы Desigo CC V2.1 снабжен панелью навигации и кнопками (например, кнопка назад) для быстрых переходов по объекту при помощи нескольких кликов левой кнопкой мыши.
Добавлена возможность фильтра по типу подсистемы.
![](http://www.gse-bt.kz/wp-content/uploads/2017/02/desigo_cc_navigation.jpg)
Удалённое оповещение о событиях (RENO)

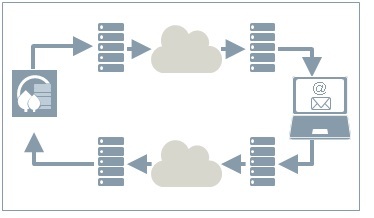

Удалённое оповещение посредством уведомлений:
· SMS (через GSM модем)
· Пейджинговые устройства (ESPA 4.4.4)
· E-mail с поддержкой протоколов SSL/TLS
Удалённое оповещение посредством уведомлений:
· SMS (через GSM модем)
· Пейджинговые устройства (ESPA 4.4.4)
· E-mail с поддержкой протоколов SSL/TLS
![](http://www.gse-bt.kz/wp-content/uploads/2017/02/desigo_cc_reno.jpg)
Поддержка языков
Desigo CC поставляется на английском языке, к которому могут быть добавлены следующие языки:
· English
· German
· French
· Italian
· Dutch
· Chinese (simplified)
· Chinese (traditional)
· Turkish
· Arabic
· Korean
· Spanish
· Swedish
· Norwegian
· Finnish
· Danish
· Polish
· Czech
· Русский
· Portuguese
· Portuguese (Brazilian)
Desigo CC поставляется на английском языке, к которому могут быть добавлены следующие языки:
· English
· German
· French
· Italian
· Dutch
· Chinese (simplified)
· Chinese (traditional)
· Turkish
· Arabic
· Korean
· Spanish
· Swedish
· Norwegian
· Finnish
· Danish
· Polish
· Czech
· Русский
· Portuguese
· Portuguese (Brazilian)
![](http://www.gse-bt.kz/wp-content/uploads/2017/02/desigo_cc_languages_1.jpg)

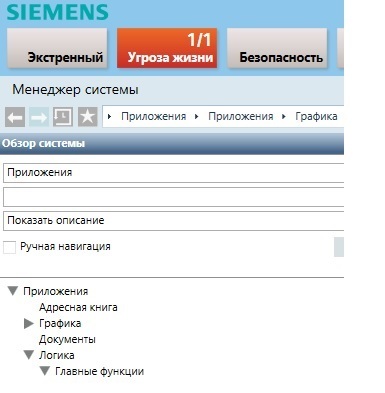

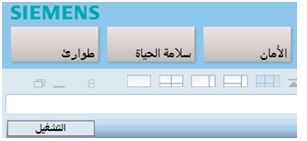

Система поддерживает одновременно до 4 языков, при этом каждому пользователю можно назначить определённый язык.
![](http://www.gse-bt.kz/wp-content/uploads/2017/02/desigo_cc_languages_2.jpg)
Мобильное приложение
Оптимизированное для планшетов и смартфонов приложение, позволяющее просматривать и обрабатывать события согласно правам пользователя в системе.
Данное приложение доступно для мобильных устройств на базе Apple и Android, подключаемых к Desigo CC посредством интерфейса Web служб.
Оптимизированное для планшетов и смартфонов приложение, позволяющее просматривать и обрабатывать события согласно правам пользователя в системе.
Данное приложение доступно для мобильных устройств на базе Apple и Android, подключаемых к Desigo CC посредством интерфейса Web служб.
![](http://www.gse-bt.kz/wp-content/uploads/2017/02/desigo_cc_mobile_app.jpg)
Стандарт BACnet
Desigo CC V2.1 поддерживает протокол BACnet Revision 1.13, сертифицированный тестовой лабораторией BACnet Testing Laboratory как BACnet Advanced Workstation Software (BTL B-AWS). Дополнительная возможность Импорта EDE расширяет поддержку иерархических видов и пользовательских имён.
Desigo CC V2.1 поддерживает протокол BACnet Revision 1.13, сертифицированный тестовой лабораторией BACnet Testing Laboratory как BACnet Advanced Workstation Software (BTL B-AWS). Дополнительная возможность Импорта EDE расширяет поддержку иерархических видов и пользовательских имён.
![](http://www.gse-bt.kz/wp-content/uploads/2017/02/desigo_cc_bacnet.jpg)
Поддержка Modbus-TCP
Desigo CC поддерживает протокол Modbus через Ethernet.
Устройства Modbus RTU также могут быть интегрированы при помощи стандартного шлюза Modbus TCP, преобразующего протокол RTU/ASCII.
Для стандартной интеграции доступна специализированная библиотека.
Desigo CC поддерживает протокол Modbus через Ethernet.
Устройства Modbus RTU также могут быть интегрированы при помощи стандартного шлюза Modbus TCP, преобразующего протокол RTU/ASCII.
Для стандартной интеграции доступна специализированная библиотека.
![](http://www.gse-bt.kz/wp-content/uploads/2017/02/desigo_cc_modbus.jpg)
Интеграция оборудования производства третьих сторон
Поддерживается интеграция сторонних пожарных систем при помощи OPC.
Поддерживается интеграция сторонних пожарных систем при помощи OPC.
![](http://www.gse-bt.kz/wp-content/uploads/2017/02/desigo_cc_third_parties.jpg)
Web службы
Новый интерфейс Web служб поддерживает обмен данными (значения объектов, событий и трендов) между Desigo CC и внешними приложениями.
REST API обеспечивает программный доступ для чтения, записи и командам.
Новый интерфейс Web служб поддерживает обмен данными (значения объектов, событий и трендов) между Desigo CC и внешними приложениями.
REST API обеспечивает программный доступ для чтения, записи и командам.
![](http://www.gse-bt.kz/wp-content/uploads/2017/02/desigo_cc_web_services.jpg)
Управление библиотеками

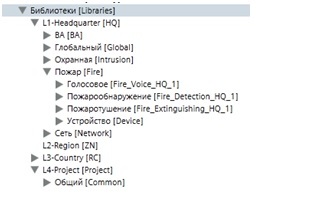

Менеджер библиотек Desigo CC V2.1 поддерживает создание локализованных библиотек.
Менеджер библиотек Desigo CC V2.1 поддерживает создание локализованных библиотек.
![](http://www.gse-bt.kz/wp-content/uploads/2017/02/desigo_cc_library.jpg)
IT безопасность
Desigo CC соответствует текущим IT стандартам и требованиям для работы в сетях общего пользования.
Поддерживается:
· Защищённое соединение клиента
· Защищённое соединение сервера
· Цифровую подпись приложений
· Поддержку DMZ (сегментов сети, содержащих общедоступные сервисы и отделяющие их от частных)
· Поддержка файрвола
· Поддержка центра хранения сертификатов (Verisign, Symantec)
Desigo CC соответствует текущим IT стандартам и требованиям для работы в сетях общего пользования.
Поддерживается:
· Защищённое соединение клиента
· Защищённое соединение сервера
· Цифровую подпись приложений
· Поддержку DMZ (сегментов сети, содержащих общедоступные сервисы и отделяющие их от частных)
· Поддержка файрвола
· Поддержка центра хранения сертификатов (Verisign, Symantec)
