• Уникальная надежность обнаружения и защита от ложных тревог благодаря ASAtechnology;
• Адаптация к влияниям окружающей среды, обусловленным технологическими процессами или зависящим от времени;
• Максимальная чувствительность срабатывания при обнаружении всех типов возгорания;
• Извещатель LaserFOCUS — это аспирационный дымовой извещательИзвещатель LaserFOCUS — это аспирационный дымовой извещательНаиболее быстрые и эффективные из возможных решений по модернизации;
• Возможность комбинирования пожарных извещателей S-LINE и C-LINE в сети FDnet для соответствия требованиям конкретных условий применения.





Технические характеристики

• Протокол обмена данными FDnet или коллективная сеть с/без ограничения тока;
• Рабочее напряжение FDnet -> 12… 33 В пост. тока коллективная сеть ->14… 28 В пост. тока;
• Ток покоя в FDnet -> 200… 280 мкА в коллективной сети ->100… 200 мкА;
• Внеш. индикатор тревоги 2 без базы с сиреной1 с базой с сиреной;
• Рабочая температура -25… +70°C;
• Температура хранения -30… +75°C;
• Допустимая скорость воздушного потока1… 20 м/с;
• Относительная влажность ≤ 95%;
• Цвет чистый белый‚ RAL 9010;
• Категория защиты с базой — IP43, с приставкой длябазы — IP44;
• Системы, совместимые с FDnet -> FS20‚ AlgoRex‚ SIGMASYS коллективной сетью -> CZ10‚CS11‚ BC10‚ FC1 0‚ XC10‚FC330A‚ FC700A‚ SIGMASYS‚BMS‚ SM80/88/D100;
• Стандарт CEA4021‚ EN54-5‚ EN54-7‚EN54-17;
• Одобрено VdS G204007‚ LPCB 1 26ah/01;
• Размеры (Ø x В) 100 x 46 мм;
• Спецификация изделия 007005;

Аксессуары

• FDBZ293 Замковое устройствоизвещателя;
• FDZ291 Пылезащитная крышкаизвещателя.



Технические характеристики

• Протокол обмена данными FDnet;
• Рабочее напряжение 12… 33 В пост. тока;
• Ток покоя 320… 400 мкА;
• Внешн. индикатор тревоги 2 без базы с сиреной 1 с базой с сиреной;
• Рабочая температура -20… +50°C;
• Температура хранения -20… +55°C;
• Допустимая скорость воздуш-ного потока1… 20 м/с;
• Относительная влажность 15… 90% (0… 99%, допускается кратко временная конденсация влаги);
• Цвет чистый белый‚ RAL 9010;
• Категория защиты с базой — IP43, с приставкой для базы — IP44;
• Совместимые системы FS20 (MP2.1);
• Стандарт CEA4021‚ EN54-5‚ EN54-7‚ EN54-17‚ VdS2806‚ LPS1265‚ LPS1274;
• Одобрено VdS‚ LPCB (на рассмотрении);
• Размеры (Ø x В) 100 x 46 мм;
• Спецификация изделия A6V10217810.

Аксессуары

• FDBZ293 Замковое устройствоизвещателя;
• FDZ291 Пылезащитная крышка извещателя.



Для быстрого обнаружения пожаров, вызванных возгоранием жидких и твердых веществ, а также для быстрого обнаружения тлеющего огня. Для быстрого и надежного обнаружения возгорания в средах с ложными феноменами. Работа устройства основана на принципе рассеянного света с применением двух оптических сенсоров, воспринимающих рассеянное излучение в прямом и обратном направлениях. Оптоэлектронная пробоотборная камера отсекает внешнее световое излучение, создающее помехи, но оптимальным образом распознает частицы как темного, так и светлого дыма. Наличие двух дополнительных тепловых сенсоров повышает уровень защиты извещателя пожарной сигнализации от ложных феноменов. В программе можно настроить извещатель как мультисенсорный дымовой, дымовой или тепловой извещатель. Возможность выбора режимов обнаружения благодаря наличию ASA-параметров, зависящих от варианта применения.



Технические характеристики

• Протокол обмена данными FDnet или коллективная сетьс/без ограничения тока;
• Рабочее напряжение FDnet -> 12… 33 В пост. тока коллективная сеть ->14… 28 В пост. тока;
• Ток покоя в FDnet -> 200… 280 мкА коллективная сеть ->100… 200 мкА;
• Внеш. индикатор тревоги 2 без базы с сиреной 1 с базой с сиреной;
• Рабочая температура -25… +70°C;
• Температура хранения -30… +75°C;
• Допустимая скорость воздуш-ного потока1… 20 м/с;
• Относительная влажность ≤ 95%;
• Цвет чистый белый‚ RAL 9010;
• Категория защиты IP43;
• Системы, совместимые с FDnet -> FS20‚ AlgoRex‚SIGMASYS коллективной сетью -> CZ10‚CS11‚ FC10‚ XC10‚ FC330A‚ FC700A‚ SIGMASYS‚ BMS‚SM80/88/D100;
• Стандарт CEA4021‚ EN54-5‚ EN54-7‚EN54-17;
• Одобрено VdS G204007Размеры (Ø x В) 100 x 46 мм;
• Спецификация изделия 007005;

Аксессуары

• FDBZ293 Замковое устройствоизвещателя;
• FDZ291 Пылезащитная крышка извещателя.

Для быстрого обнаружения возгорания с образованием дыма и тлеющего огня. Работа устройства основана на принципе рассеянного света с применением одного оптического сенсора, воспринимающего рассеянное излучение в прямом направлении. Оптоэлектронная пробоотборная камера отсекает внешнее световое излучение, создающее помехи, но оптимальным образом распознает частицы дыма. Возможность выбора режимов обнаружения благодаря наличию ASA-параметров, зависящих от варианта применения. Базу необходимо заказывать отдельно.

Технические характеристики

• Протокол обмена данными FDnet;
• Рабочее напряжение 12… 33 В пост. тока;
• Ток покоя 180… 230 мкА;
• Внеш. индикатор тревоги 2 без базы с сиреной1 с базой с сиреной;
• Рабочая температура -10… +60°C;
• Температура хранения -30… +75°C;
• Относительная влажность ≤ 95%;
• Цвет чистый белый‚ RAL 9010;
• Категория защиты с базой — IP43, с приставкой длябазы — IP44;
• Системы, совместимые с FDnet -> FS20‚ AlgoRex‚ SIGMASYS;
• Стандарт EN54-7‚ EN54-17;
• Одобрено VdS G204017‚ LPCB 1 26ab/01;
• Размеры (Ø x В) 100 x 46 мм;
• Спецификация изделия 007005.

Аксессуары

• FDBZ293Замковое устройство извещателя;
• FDZ291 Пылезащитная крышка извещателя.

Техническте характеристики

• Протокол обмена данными FDnet;
• Рабочее напряжение 12… 33 В пост. тока;
• Ток покоя 130… 200 мкА;
• Внеш. индикатор тревоги 2;
• Рабочая температура -25… +50°C-25… +70°C в зависимости от заданных параметров;
• Температура хранения -30… +75°C;
• Относительная влажность ≤ 95%;
• Цвет чистый белый‚ RAL 9010;
• Категория защиты с базой — IP43‚ с приставкой для базы — IP44‚ с приставкойдля базы (влажная среда) — IP54;
• Системы, совместимые с FDnet -> FS20‚ AlgoRex‚ SIGMASYS;
• Стандарт EN54-5‚ EN54-17;
• Одобрено VdS G204019‚ LPCB 126aa/01;
• Размеры (Ø x В) 100 x 46 мм;
• Спецификация изделия 007005;

Аксессуары

• FDBZ293 Замковое устройствоизвещателя;
• FDZ291 Пылезащитная крышкаизвещателя.

Покрывает базу, на которую в течение длительного времени неустановлены извещатели.

• Цвет чистый белый‚ RAL 9010;
• Размеры (Ø x В) 100 x 46 мм.

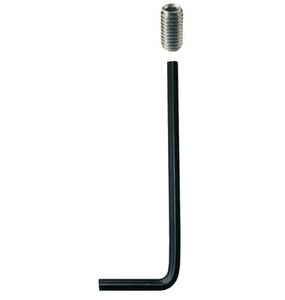

FDBZ293 Замковое устройство извещателя

(номер заказа A5Q00005035)

Стержень с резьбой M3x6 (100x) для предотвращения кражиизвещателя.



FDZ291 Пылезащитная крышка извещателя

(номер заказа A5Q00004814)



Для защиты извещателя от пыли во время монтажных работ.

• Цвет красный;
• Кол-во единиц в комплекте поставки 10 штук.

FDB201 Коллективная база извещателя

(номер заказа A5Q00003814)

Технические характеристики

• Емкость кабеля 0,2… 1,5 мм2;
• Размеры (Ø x В) 100 x 22 мм;
• Цвет чистый белый‚ RAL 9010;
• Спецификация изделия 007775.

Аксессуары

• FDBZ291 Табличка с маркировкой;
• FDBH291 Обогревательизвещателя;
• DBZ1190-AA Микроклемма 0,5 мм2;
• DBZ1190-AB Соединительнаяклемма 2,5 мм2;
• FDB291 Приставка для базы;
• FDB293 Приставка для базы (влажная среда).

FDB201-AA Коллективная база извещателя с 1 микроклеммой

(номер заказа A5Q00012742)

Технические характеристики

• Емкость кабеля 0,2… 1,5 мм2Размеры (Ø x В) 100 x 22 мм;
• Цвет чистый белый‚ RAL 9010;
• Спецификация изделия 007775.

Аксессуары

• FDBZ291 Табличка с маркировкой;
• FDBH291 Обогревательизвещателя
• DBZ1190-AA Микроклемма 0,5 мм2;
• DBZ1190-AB Соединительная клемма 2,5 мм2;
• FDB291 Приставка для базы;
• FDB293 Приставка для базы(влажная среда).



FDB202 Коллективная база извещателя, плоская

(номер заказа S54319-F3-A1)

Техничекие характеристики

• Емкость кабеля 0,2… 1,5 мм2;
• Размеры (Ø x В) 100 x 22 мм;
• Цвет чистый белый‚ RAL 9010;
• Спецификация изделия 007775.

Аксессуары

• FDBZ291 Табличка с маркировкой;
• DBZ1190-AA Микроклемма 0,5 мм2;
• DBZ1190-AB Соединительная клемма 2,5 мм.

FDB221 Адресная база извещателя

(номер заказа A5Q00001664)

Технические характеристики

• Емкость кабеля 0,2… 1,5 мм2;
• Размеры (Ø x В) 100 x 22 мм;
• Цвет чистый белый‚ RAL 9010;
• Спецификация изделия 007775.

Аксессуары

• FDBZ291 Табличка с маркировкой;
• FDBH291 Обогреватель извещателя;
• DBZ1190-AA Микроклемма 0,5 мм2;
• DBZ1190-AB Соединительная клемма 2,5 мм2;
• FDB291 Приставка для базы;
• FDB293 Приставка для базы (влажная среда).

FDB221-AA Адресная база извещателя с 1 микроклеммой

(номер заказа A5Q00012741)

Технические характеристики

• Емкость кабеля 0,2… 1,5 мм2;
• Размеры (Ø x В) 100 x 22 мм;
• Цвет чистый белый‚ RAL 9010;
• Спецификация изделия 007775.

Аксессуары

• FDBZ291 Табличка с маркировкой;
• FDBH291 Обогреватель изве-щателя;
• DBZ1190-AA Микроклемма 0,5 мм2;
• DBZ1190-AB Соединительнаяклемма 2,5 мм2;
• FDB291 Приставка для базы;
• FDB293 Приставка для базы (влажная среда).



FDB222 Адресная база извещателя, плоская

(номер заказа S54319-F1-A1)

База изготовлена из синтетического материала, устойчивого к ударам и царапинам. Наличие большого отверстия в конструкции базы извещателя позволяет повторно использовать имеющиеся отверстия, выполненные для систем предыдущих лет выпуска. Соединительные клеммы без винтов — оранжевые. Предусмотрено место для дополнительных клемм, таких как микроклеммы 0,5 мм2 или соединительные клеммы 2,5 мм2. Для извещателей с адресной обработкой сигнала. Для скрытой электропроводки.

Технические храктеристики

• Емкость кабеля 0,2… 1,5 мм2;
• Размеры (Ø x В) 100 x 22 мм;
• Цвет чистый белый‚ RAL 9010;
• Спецификация изделия 007775.

Аксессуары

• FDBZ291 Табличка с маркировкой;
• DBZ1190-AA Микроклемма 0,5 мм2;
• DBZ1190-AB Соединительная клемма 2,5 мм2.







Для указания адреса и местоположения; предназначена длябазы извещателя FDB2xx/-AA и приставки для базы FDB291.

• Размеры (Ш x В) 62 x 35 мм;
• Цвет прозрачныйКол-во единиц в комплектепоставки 10 штук.

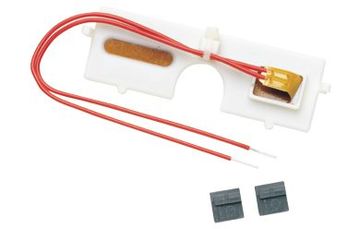

FDBH291 Обогреватель извещателя с 2 микроклеммами

(номер заказа A5Q00004439)



Для эксплуатации извещателей пожарной сигнализации в критических средах, где существует опасность появления обледенения или образования конденсата, например, на холодных складах, в мансардах, погрузочных эстакадах, сырных погребов и т. п. Оптимальное функционирование обогревателя извещателя обеспечивается только при использовании приставки для базы для влажной среды FDB293. Обогреватель извещателя крепится к базе с помощью пружинной защелки.

• Рабочее напряжение 20… 30 В пост. тока;
• Рабочий ток 35… 55 мА;
• Рабочая температура -30… +40°C;
• Температура хранения -30… +60°C.

DBZ1190-AA Микроклемма 0,5 мм2‚ 4-полюсная

(номер заказа BPZ:4677080001)



Используется в качестве точки кросс соединения в базах для внешних индикаторов тревоги (AI), экранирования кабеля, подключения блока питания и других компонентов. Легко вставляется при установке.

• Емкость кабеля 0,28… 0,5 мм2;
• Размеры (Ш x В x Г) 10 x 7 x 10 мм;
• Кол-во единиц в комплектепоставки 50 штук.

FDB291 Приставка для базы

(номер заказа A5Q00001603)





Для подвода поверхностной электропроводки ≥Ø6 мм. База изве-щателя FDB2xx/-AA крепится с помощью пружинной защелки.

Технические данные.

• Монтажные гнезда 46-90 мм;
• Цвет чистый белый‚ RAL 9010Размеры (Ø x В) 120 x 25 мм.

Аксессуары

• FDBZ291 Табличка с маркировкой.

FDB293 Приставка для базы (влажная среда) с уплотнением

(номер заказа A5Q00003945)



Для монтажа во влажной или содержащей жидкость среде и вслучае использования нагревательного элемента извещателя.6 распределительных разъемов для кабельного сальника срезьбой M20. Для вариантов применения с IP54.

Технические характеристики

• Цвет чистый белый‚ RAL 9010;
• Размеры (Ш x В x Г) 135 x 135 x 49 мм.

Аксессуары

• DBZ1194 Защитный каркас;
• FDBZ294 Защитный каркас EMC (только для точечных извещателей);
• A5Q00004478 Кабельный саль-ник с резьбой;
• M20DBZ1193A Табличка с марки-ровкой извещателя.

DBZ1194 Защитный каркас

(номер заказа BPZ:4677110001)







Для защиты детектора от повреждений. Может использоваться только вместе с приставкой для базы (влажная среда).

• Размеры (Ø x В) 160 x 126 мм.



FDBZ294 Защитный каркас EMC

(номер заказа A5Q00023040)



Для защиты извещателя от электромагнитных наводок. Может использоваться только вместе с приставкой для базы (влажная среда).

• Размеры (Ø x В) 140 x 60/90 мм.





A5Q00004478 Кабельный сальник с резьбой M20 x 1,5

(номер заказа A5Q00004478)



Кабельный сальник с резьбой предназначен для ввода кабеляM20. Обеспечивает более высокий уровень защиты IP.

• Кол-во единиц в комплектепоставки 10 штук.

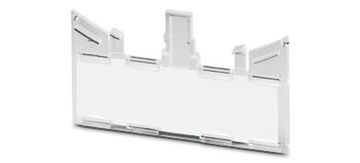

DBZ1193A Табличка с маркировкой извещателя

(номер заказа BPZ:4864330001)



Для указания адреса и местоположения. Для назначения извещателям номеров согласно монтажным чертежам. Допускается высота букв шрифта до 10 мм на участке 60 x 20 мм. Табличка с маркировкой извещателя крепится непосредственно на базу (Synova) или на приставку для базы (Synova‚ Sinteso).

• Размеры (Ш x В) 62 x 52 мм;
• Цвет прозрачный;
• Кол-во единиц в комплектепоставки 10 штук.



FDM221 Ручной извещатель

(номер заказа FDM221)

Для немедленной ручной активации сигнализации. Для установки внутри помещения и за его пределами. Для поверхностной и скрытой электропроводки в легко доступных местах. Прямая активация сигнала тревоги путем выдавливания стекла. После замены стекла нажимная кнопка возвращается в исходное состояние, и устройство вновь готово к работе. Корпус FDMH291-x и электронный блок FDME221 заказываются отдельно.

Технические характеристики

• Протокол обмена данными FDnet;
• Рабочая температура -25… +70°C;
• Температура хранения -30… +75°C;
• Относительная влажность ≤ 95% (без конденсации);
• Категория защиты IP44;
• Системы, совместимые с FDnet -> FS20‚ AlgoRex‚ SIGMASYS;
• Стандарт EN54-11‚ EN54-17;
• Одобрено VdS G203059‚ LPCB 126ap/07;
• Размеры (Ш x В x Г) 87 x 87 x 46,6 мм;
• Спецификация изделия 007001.

Аксессуары

• FDMC291 Защитная крышка;
• A5Q00004478 Кабельный сальник с резьбой.
• M20A5Q00004479 Контргайка M20

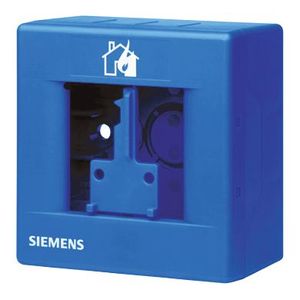

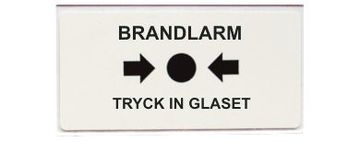

FDMH291-R (номер заказа A5Q00002217)	FDMH291-Y  (номер заказа A5Q00004979)
FDMH291-G (номер заказа  A5Q00004981)	FDMH291-В (номер заказа A5Q00004980)



FDME221 Переключатель с прямой активацией тревоги

(номер заказа A5Q00002451)

Переключатель с интегрированным изолятором линии и встроенным индикатором тревоги (светодиодом). Двухцветный светодиод для оповещения и тестирования. Переключатель можно установить сразу после подключения клинии питания, что является преимуществом при выполнении проверок с помощью устройства тестирования линии.

• Рабочее напряжение 12… 33 В пост. тока;
• Ток покоя 200 мкА;
• Соединительные клеммы 0,28… 1,5 мм2.

FDMC291 Защитная крышка

(номер заказа A5Q00001644)

Крышка защищает ручной извещатель от случайного повреж-дения стекла. Для корпусов ручных извещателей FDMH291-x.

• Кол-во единиц в комплекте поставки 5 штук.

A5Q00004478 Кабельный сальник с резьбой M20 x 1,5

(номер заказа A5Q00004478)



Кабельный сальник с резьбой предназначен для ввода кабеля M20. Обеспечивает более высокий уровень защиты IP.

• Кол-во единиц в комплектепоставки 10 штук.

FDM224 Ручной извещатель

(номер заказа FDM224)



Для немедленной ручной активации сигнализации. Для установки внутри помещения и за его пределами. Для поверхностной искрытой электропроводки в легкодоступных местах. Прямая активация сигнала тревоги путем выдавливания стекла. После замены стекла нажимная кнопка возвращается в исходное состояние, и устройство вновь готово к работе. Корпус красного, желтого, зеленого или синего цвета и электронный блок заказываются отдельно.

Технические характеристики

• Протокол обмена данными FDnet
• Внеш. индикатор тревоги 2
• Рабочая температура -25… +70°C
• Температура хранения -30… +75°C
• Относительная влажность ≤ 95% (без конденсации)
• Категория защиты IP44 (IP64 — с защитнымуплотнением)
• Системы, совместимые с FDnet -> FS20‚ AlgoRex‚SIGMASYS
• Стандарт EN54-11‚ EN54-17Одобрено VdS G206123‚ LPCB 126ap/05
• Размеры (Ш x В x Г) 134,3 x 134,3 x 43,2 мм
• Спецификация изделия 007001

Аксессуары

• DMZ1197-AD Защитноеуплотнение
• DMZ1197-AC Защитная крышка
• A5Q00004478 Кабельный сальник с резьбой
• M20A5Q00006735 Блокирующаязаглушка M20 (1 отверстие)
• A5Q00010055 Блокирующаязаглушка M20 (2 отверстия)



FDMH293-R  (номер заказа A5Q00004023)	FDMH293-Y (номер заказа A5Q00004908)
FDMH293-G (номер заказа A5Q00004911)	FDMH293-B (номер заказа A5Q00004909)



FDME224 Переключатель с прямой активацией тревоги

(номер заказа A5Q00009392)

Переключатель с интегрированным изолятором линии и встро-енным индикатором тревоги (светодиодом). Двухцветный свето-диод для оповещения и тестирования.Переключатель можно установить сразу после подключения клинии питания, что является преимуществом при выполнениипроверок с помощью устройства тестирования линии.

• Рабочее напряжение 12… 33 В пост. тока;
• Ток покоя 200 мкА;
• Соединительные клеммы 0,28… 1,5 мм2.

DMZ1197-AD Защитное уплотнение

(номер заказа BPZ:5470680001)

Защищает ручной извещатель при установке в местах с повы-шенной влажностью.

Уплотнение повышает категорию защиты корпуса извещателя (IP).

• Кол-во единиц в комплектепоставки 5 штук.



DMZ1197-AC Защитная крышка

(номер заказа BPZ:5223550001)

Защищает ручной извещатель от случайного повреждения стек-ла. Защитную крышку можно легко установить непосредственнона крышку корпуса.

• Кол-во единиц в комплектепоставки -5 штук.

A5Q00004478 Кабельный сальник с резьбой M20 x 1,5

(номер заказа A5Q00004478)



Кабельный сальник с резьбой предназначен для ввода кабеляM20. Обеспечивает более высокий уровень защиты IP.

• Кол-во единиц в комплектепоставки 10 штук.





Для ручных извещателей и поверхностной прокладки электро-проводки в корпусе ручных извещателей. Для применения в сухих помещениях.

• Цвет красный‚ RAL 3000;
• Кол-во единиц в комплекте поставки 10 штук.

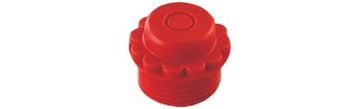

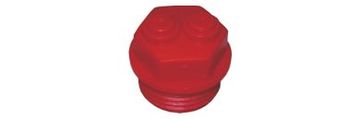

A5Q00010055 Блокирующая заглушка M20 x 1,5 (2 отверстия)

(номер заказа A5Q00010055)

Для ручных извещателей и поверхностной прокладки электропроводки в корпусе ручных извещателей.  Для применения в сухих помещениях.

• Цвет красный‚ RAL 3000;
• Кол-во единиц в комплектепоставки 10 штук.

FDM224H Ручной извещатель усиленной конструкции

(номер заказа FDM224H)





Для немедленной ручной активации пожарной сигнализации. Прямая активация сигнала тревоги путем выдавливания стекла. После замены стекла нажимная кнопка возвращается в исходное состояние, и устройство вновь готово к работе. Для установки внутри помещения и за его пределами, подходит для установки как во влажной, так и в пыльной среде. Только для поверхностной электропроводки в легкодоступных местах,например, в тоннелях, на промышленных объектах. В корпусе имеется одно отверстие в верхней части и два отверстия в нижней части (для заглушек и металлических кабельных сальников с резьбой M20). Для вариантов применения с IP64 неиспользуемые отверстиязакрывают V-образной заглушкой. Корпус FDMH292-R и электронный блок FDME224 заказываются отдельно.

Технические характеристики

• Протокол обмена данными FDnet;
• Внеш. индикатор тревоги 2;
• Рабочая температура -25… +70°C;
• Температура хранения -30… +75°C;
• Относительная влажность ≤ 95% (без конденсации);
• Категория защиты IP44 (IP64 — с защитным уплот-нением и V-образной заглушкой);
• Системы, совместимые с FDnet -> FS20‚ AlgoRex‚SIGMASYS;
• Стандарт EN54-11‚ EN54-17;
• Одобрено VdS G206124‚ LPCB 126ap/06;
• Размеры (Ш x В x Г) 134,3 x 134,3 x 43,2 мм;
• Спецификация изделия 008345.

Аксессуары

• DMZ1197-AD Защитное уплотнение;
• DMZ1197-AC Защитная крышка;
• A5Q00004478 Кабельный сальник с резьбой;
• M20A5Q00010055 V-образная за-глушка PA M20.



FDMH292-R Корпус усиленный, красный

(номер заказа A5Q00005525)



Корпус со стеклом, блокирующими заглушками M20, 3 шт. (2 отверстия), шестигранным ключом 2,5 мм и наклейкой ‘Feuerwehr/Brandmelder’.

• Цвет красный‚ RAL 3000.





FDME224 Переключатель с прямой активацией тревоги

(номер заказа A5Q00009392)

Переключатель с интегрированным изолятором линии и встро-енным индикатором тревоги (светодиодом). Двухцветный свето-диод для оповещения и тестирования.Переключатель можно установить сразу после подключения клинии питания, что является преимуществом при выполнениипроверок с помощью устройства тестирования линии.

• Рабочее напряжение 12… 33 В пост. тока;
• Ток покоя 200 мкА;
• Соединительные клеммы 0,28… 1,5 мм2.

DMZ1197-AD Защитное уплотнение

(номер заказа BPZ:5470680001)

Защищает ручной извещатель при установке в местах с повы-шенной влажностью.

Уплотнение повышает категорию защиты корпуса извещателя (IP).

• Кол-во единиц в комплектепоставки 5 штук.



DMZ1197-AC Защитная крышка

(номер заказа BPZ:5223550001)

Защищает ручной извещатель от случайного повреждения стек-ла. Защитную крышку можно легко установить непосредственнона крышку корпуса.

• Кол-во единиц в комплектепоставки -5 штук.

A5Q00004478 Кабельный сальник с резьбой M20 x 1,5

(номер заказа A5Q00004478)



Кабельный сальник с резьбой предназначен для ввода кабеляM20. Обеспечивает более высокий уровень защиты IP.

• Кол-во единиц в комплектепоставки 10 штук.

A5Q00008131 V-образная заглушка PA M20x 1,5

(номер заказа A5Q00008131)

В случае вариантов применения с IP66 используется для закры-тия неиспользуемых отверстий в корпусе FDMH292-R.

• Цвет черный.

FDM225-RG Ручной извещатель со стеклом

(номер заказа A5Q00013434)

Для немедленной ручной активации пожарной сигнализации. Для установки внутри помещения и за его пределами. Прямая активация сигнала тревоги путем выдавливания стекла. После замены стекла нажимная кнопка возвращается в исходное состояние, и устройство вновь готово к работе. Для поверхностной и скрытой электропроводки в легко доступных местах. Для поверхностного монтажа корпусной базы FDMH295-x заказывается отдельно.

Технические характеристики

• Протокол обмена данными FDnet;
• Рабочее напряжение 13… 33 В пост. тока;
• Ток покоя 180 мкАСоединительные клеммы 0,28… 1,5 мм2;
• Рабочая температура -25… +70°C;
• Температура хранения -30… +75°C;
• Относительная влажность ≤ 95% (без конденсации);
• Категория защиты IP44Цвет красный‚ RAL 3000;
• Системы, совместимые с FDnet -> FS20‚ AlgoRex‚ SIGMASYS;
• Стандарт EN54-11‚ EN54-17;
• Одобрено VdS G207092‚ LPCB 12 6ap/02;
• Размеры (Ш x В x Г) 87 x 87 x 20 мм;
• Спецификация изделия 009023;

Аксессуары

• FDMH295-R  Корпусная база;
• FDMH295-S Корпусная база с 2отверстиями + гнездами для кабеля Ø5 мм;
• FDMC295 Защитная крышка.



FDM225-RP Ручной извещатель с пластиковой вставкой

(номер  заказа A5Q00012020)

Для немедленной ручной активации пожарной сигнализации. Для установки внутри помещения и за его пределами. Прямая активация сигнала тревоги путем выдавливания пластиковой вставки. Переключатель возвращается в исходное положение с помощью ключа, и устройство вновь готово к работе. Для поверхностной и скрытой электропроводки в легкодоступных местах. Для поверхностного монтажа корпусной базы FDMH295-x заказывается отдельно.

Технические характеристики

• Протокол обмена данными FDnet;
• Рабочее напряжение 13… 33 В пост. тока;
• Ток покоя 180 мкА;
• Соединительные клеммы 0,28… 1,5 мм2;
• Рабочая температура -25… +70°C;
• Температура хранения -30… +75°C;
• Относительная влажность ≤ 95% (без конденсации);
• Категория защиты IP44;
• Цвет красный‚ RAL 3000;
• Системы, совместимые с FDnet -> FS20‚ AlgoRex‚ SIGMASYS;
• Стандарт EN54-11‚ EN54-17;
• Одобрено VdS G207092‚ LPCB 126ap/01;
• Размеры (Ш x В x Г) 87 x 87 x 20 мм;
• Спецификация изделия 009023;

Аксессуары

• FDMH295-R Корпусная база;
• FDMH295-S Корпусная база с 2отверстиями + гнездами длякабеля Ø5 мм;
• FDMC295 Защитная крышка.



FDMH295-R Корпусная база

(номер заказа A5Q00013437)

Корпусная база для ручного извещателя FDM225-x для поверх-ностного монтажа.

Цвет красный‚ RAL 3000;

Размеры (Ш x В x Г) 87 x 87 x 33.

FDMH295-S Корпусная база с отверстиями и гнездом

(номер заказа A5Q00013438)

Корпусная база для ручных извещателей FDM225-x с 2 отвер-стиями наверху и гнездом для кабеля Ø5 мм для поверхностно-го монтажа.

• Цвет красный‚ RAL 3000;
• Размеры (Ш x В x Г) 87 x 87 x 33.

FDMC295 Защитная крышка

(номер заказа A5Q00013440)



Крышка защищает ручные извещатели FDM225-xx‚ FDM226-xxот случайного повреждения стекла.

• Цвет прозрачный;
• Кол-во единиц в комплекте поставки 10 шт.



FDMG295-S Стекло (Швеция)

(номер заказа A5Q00013444)

Стекло для ручных извещателей FDM225/226.

• Кол-во единиц в комплектепоставки 5 штук.

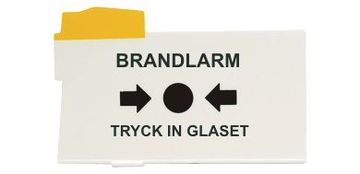

FDMP295-S Пластиковая вставка (Швеция)

(номер закза A5Q00013447)





Пластиковая вставка для ручных извещателей FDM225/226.

• Кол-во единиц в комплектепоставки 5 штук.

FDM226-RG Ручной извещатель со стеклом, включая корпусную базу

(номер заказа A5Q00013435)

Для немедленной ручной активации пожарной сигнализации. Для установки внутри помещения и за его пределами. Прямая активация сигнала тревоги путем выдавливания стекла. После замены стекла нажимная кнопка возвращается в исходное состояние, и устройство вновь готово к работе. Для поверхностнойи скрытой электропроводки в легкодоступных местах.

Технические характеристики

• Протокол обмена данными FDnet;
• Рабочее напряжение 13… 33 В пост. тока;
• Ток покоя 180 мкА;
• Соединительные клеммы 0,28… 1,5 мм2;
• Рабочая температура -25… +70°C;
• Температура хранения -30… +75°C;
• Относительная влажность ≤ 95% (без конденсации);
• Категория защиты IP66;
• Цвет красный‚ RAL 3000;
• Системы, совместимые с FDnet -> FS20‚ AlgoRex‚ SIGMASYS;
• Стандарт EN54-11‚ EN54-17;
• Одобрено LPCB 126ap/04;
• Размеры (Ш x В x Г) 87 x 87 (113) x 57 мм;
• Спецификация изделия 009023

Аксессуары

• FDMC295 Защитная крышка.

FDM226-RP Ручной извещатель с пластиковой вставкой, включая корпусную базу

(номер заказа A5Q00013436)



Для немедленной ручной активации пожарной сигнализации.  Для установки внутри помещения и за его пределами. Прямая активация сигнала тревоги путем выдавливания пластиковой вставки. Переключатель возвращается в исходное положение с помощью ключа, и устройство вновь готово к работе. Для поверхностной и скрытой электропроводки в легкодоступных местах.

Технические характеристи

• Протокол обмена данными FDnet;
• Рабочее напряжение 13… 33 В пост. тока;
• Ток покоя 180 мкА;
• Соединительные клеммы 0,28… 1,5 мм2№;
• Рабочая температура -25… +70°C;
• Температура хранения -30… +75°C;
• Относительная влажность ≤ 95% (без конденсации);
• Категория защиты IP66Цвет красный‚ RAL 3000;
• Системы, совместимые с FDnet -> FS20‚ AlgoRex‚ SIGMASYS;
• Стандарт EN54-11‚ EN54-17Одобрено LPCB 126ap/03;
• Размеры (Ш x В x Г) 87 x 87 (113) x 57 мм;
• Спецификация изделия 009023;

Аксессуары

• FDMC295 Защитная крышка.



FDMC295 Защитная крышка

(номер заказа A5Q00013440)



Крышка защищает ручные извещатели FDM225-xx‚ FDM226-xxот случайного повреждения стекла.

• Цвет прозрачный;
• Кол-во единиц в комплекте поставки 10 шт.

FDM223 Ручной извещатель в сборе

(номер заказа A5Q00008098)



• Протокол обмена данными FDnet;
• Рабочее напряжение 12… 33 В пост. тока;
• Ток покоя 200 мкА;
• Внеш. индикатор тревоги 2;
• Рабочая температура -25… +70°C;
• Температура хранения -30… +75°C;
• Относительная влажность ≤ 95% (без конденсации);
• Категория защиты IP44 (IP64 — с защитным уплотнением);
• Цвет красный‚ RAL 3000Системы, совместимые с FDnet -> FS20‚ AlgoRex‚ SIGMASYS;
• Стандарт EN54-11‚ EN54-17;
• Одобрено VdS G204002‚ LPCB 126ap/08;
• Размеры (Ш x В x Г) 134,3 x 134,3 x 43,2 мм;
• Спецификация изделия 007001.

Аксессуары

• DMZ1197-AD Защитное уплотнение;
• DMZ1197-AC Защитная крышка;
• A5Q00004478 Кабельныйсальник с резьбой M20.



DMZ1197-AD Защитное уплотнение BPZ:5470680001

(номер заказа BPZ:5470680001)

Защищает ручной извещатель при установке в местах с повы-шенной влажностью.
Уплотнение повышает категорию защиты корпуса извещателя (IP).

• Кол-во единиц в комплектепоставки 5 штук.



DMZ1197-AC Защитная крышка

(номер заказа BPZ:5223550001)

Защищает ручной извещатель от случайного повреждения стек-ла. Защитную крышку можно легко установить непосредственнона крышку корпуса.

• Кол-во единиц в комплектепоставки -5 штук.

A5Q00004478 Кабельный сальник с резьбой M20 x 1,5

(номер заказа A5Q00004478)



Кабельный сальник с резьбой предназначен для ввода кабеляM20. Обеспечивает более высокий уровень защиты IP.

• Кол-во единиц в комплектепоставки 10 штук.



FDM223 Ручной извещатель

(номер заказа FDM223)

Технические характеристики

• Протокол обмена данными FDnet;
• Внеш. индикатор тревоги 2;
• Рабочая температура -25… +70°C;
• Температура хранения -30… +75°C;
• Относительная влажность ≤ 95% (без конденсации);
• Категория защиты IP44 (IP64 — с защитнымуплотнением);
• Системы, совместимые с FDnet -> FS20‚ AlgoRex‚SIGMASYS;
• Стандарт EN54-11‚ EN54-17;
• Одобрено VdS G204002‚ LPCB 126ap/08;
• Размеры (Ш x В x Г) 134,3 x 134,3 x 43,2 мм;
• Спецификация изделия 007001;

Аксессуары

• DMZ1197-AD Защитное уплотнение;
• DMZ1197-AC Защитная крышка;
• A5Q00004478 Кабельный сальник с резьбой M20;
• A5Q00006735 Блокирующаязаглушка M20 (1 отверстие);
• A5Q00010055 Блокирующаязаглушка M20 (2 отверстия).



FDMH293-R  (номер заказа A5Q00004023)	FDMH293-Y (номер заказа A5Q00004908)
FDMH293-G (номер заказа A5Q00004911)	FDMH293-B   (номер заказа A5Q00004909)

FDME223 Переключатель с непрямой активацией тревоги

(номер заказа A5Q00003087)



Переключатель с интегрированным изолятором линии и встроенным индикатором тревоги (светодиодом). Двухцветный свето-диод для оповещения и тестирования. Переключатель можно установить сразу после подключения клинии питания, что является преимуществом при выполнении проверок с помощью устройства тестирования линии.

• Рабочее напряжение 12… 33 В пост. тока;
• Ток покоя 200 мкА;
• оединительные клеммы 0,28… 1,5 мм2;





DMZ1197-AD Защитное уплотнение

(номер заказа BPZ:5470680001)

Защищает ручной извещатель при установке в местах с повы-шенной влажностью.

Уплотнение повышает категорию защиты корпуса извещателя (IP).

• Кол-во единиц в комплектепоставки 5 штук.



DMZ1197-AC Защитная крышка

(номер заказа BPZ:5223550001)

Защищает ручной извещатель от случайного повреждения стек-ла. Защитную крышку можно легко установить непосредственнона крышку корпуса.

• Кол-во единиц в комплектепоставки -5 штук.

A5Q00004478 Кабельный сальник с резьбой M20 x 1,5

(номер заказа A5Q00004478)



Кабельный сальник с резьбой предназначен для ввода кабеляM20. Обеспечивает более высокий уровень защиты IP.

• Кол-во единиц в комплектепоставки 10 штук.





Для ручных извещателей и поверхностной прокладки электро-проводки в корпусе ручных извещателей. Для применения в сухих помещениях.

• Цвет красный‚ RAL 3000;
• Кол-во единиц в комплекте поставки 10 штук.

A5Q00010055 Блокирующая заглушка M20 x 1,5 (2 отверстия)

(номер заказа A5Q00010055)

Для ручных извещателей и поверхностной прокладки электропроводки в корпусе ручных извещателей.  Для применения в сухих помещениях.

• Цвет красный‚ RAL 3000;
• Кол-во единиц в комплектепоставки 10 штук.

FDM223Р  Ручной извещатель усиленной конструкции

(номер заказа FDM223Н)

Для немедленной ручной активации пожарной сигнализации. Непрямая активация сигнала тревоги путем выдавливания стекла и нажатия кнопки. Для замены стекла откройте ключом дверцу корпуса. Нажимная кнопка должна вернуться в исходное состояние, прежде чем дверца будет вновь закрыта. Для установки внутри помещения и за его пределами, подходит для установки как во влажной, так и в пыльной среде. Только для поверхностной электропроводки в легкодоступных местах, например, в тоннелях, на промышленных объектах. В корпусе имеется одно отверстие в верхней части и два отверстия в нижней части (для заглушек и металлических кабельных сальников с резьбой M20). Для вариантов применения с IP64 неиспользуемые отверстия закрывают V-образной заглушкой. Корпус FDMH292-R и электронный блок FDME223 заказываются отдельно.

Технические характеристики

• Протокол обмена данными FDnet;
• Рабочая температура -25… +70°C;
• Внеш. индикатор тревоги 2;
• Температура хранения -30… +75°C;
• Относительная влажность ≤ 95% (без конденсации);
• Категория защиты IP44 (IP64 — с защитным уплотнением);
• Системы, совместимые с FDnet -> FS20‚ AlgoRex‚SIGMASYS;
• Стандарт EN54-11‚ EN54-17;
• Одобрено VdS G205014‚ LPCB 126ap/09;
• Размеры (Ш x В x Г) 134,3 x 134,3 x 43,2 мм;
• Спецификация изделия 008345.

Аксессуары

• DMZ1197-AD Защитное уплотнение;
• DMZ1197-AC Защитная крышка;
• A5Q00004478 Кабельный сальник с резьбой M20;
• A5Q00010055 V-образнаязаглушка PA M20.

FDME223 Переключатель с непрямой активацией тревоги

(номер заказа A5Q00003087)

Переключатель с интегрированным изолятором линии и встроенным индикатором тревоги (светодиодом). Двухцветный све-тодиод для оповещения и тестирования. Переключатель можно установить сразу после подключения клинии питания, что является преимуществом при выполнении проверок с помощью устройства тестирования линии.

• Рабочее напряжение 12… 33 В пост. тока;
• Ток покоя 200 мкА;
• Соединительные клеммы 0,28… 1,5 мм2.





DMZ1197-AD Защитное уплотнение

(номер заказа BPZ:5470680001)

Защищает ручной извещатель при установке в местах с повы-шенной влажностью.

Уплотнение повышает категорию защиты корпуса извещателя (IP).

• Кол-во единиц в комплектепоставки 5 штук.



DMZ1197-AC Защитная крышка

(номер заказа BPZ:5223550001)

Защищает ручной извещатель от случайного повреждения стек-ла. Защитную крышку можно легко установить непосредственнона крышку корпуса.

• Кол-во единиц в комплектепоставки -5 штук.

A5Q00004478 Кабельный сальник с резьбой M20 x 1,5

(номер заказа A5Q00004478)



Кабельный сальник с резьбой предназначен для ввода кабеляM20. Обеспечивает более высокий уровень защиты IP.

• Кол-во единиц в комплектепоставки 10 штук.

A5Q00008131 V-образная заглушка PA M20x 1,5

(номер заказа A5Q00008131)

В случае вариантов применения с IP66 используется для закры-тия неиспользуемых отверстий в корпусе FDMH292-R.

• Цвет черный.

FDS221-R Сирена, красная

(номер заказа A5Q00004117)



Громкое звуковое оповещение в случае пожарной тревоги, четко распознаваемое как сигнал опасности. Монтаж на стенах илипотолках эвакуационных выходов, коридоров, лестниц. Применяется только с базами адресных извещателей. Питание подается через FDnet, дополнительный источник питания не требуется. Мониторинг состояния устройства. Для скрытого монтажа проводки. Для поверхностного монтажа проводки с максимальным диаметром кабеля 6 мм, в остальных случаях применяется приставка для базы или приставка для базы, предназначенная для влажной среды. Базу необходимо заказывать отдельно.

Технические характеристики

• Протокол обмена данными FDnet;
• Рабочее напряжение 12… 33 В пост. тока;
• Рабочий ток 3,5 мА (при активации звуковогосигнала);
• Ток покоя 250 мкА;
• Клеммы в соответствии с базой извещателя;
• Число тонов 11;
• Интенсивность звука 80… 99 дБА;
• Внеш. индикатор тревоги 2;
• Рабочая температура -25… +70 °C;
• Температура хранения -30… +75 °C;
• Относительная влажность ≤95 %;
• Цвет красный‚ RAL 3000;
• Категория защиты с базой FDB22x и приставкойдля базы;
• FDB291настенный монтажс подводом кабеля снизу ->IP43‚ в остальных случаях IP40с приставкой для базы длявлажной среды FDB293 -> IP54;
• Системы, совместимые с FDnet -> FS20‚ AlgoRex‚ SIGMASYS;
• Стандарт EN54-3‚ EN54-17Одобрено VdS G204073;
• Размеры (Ø x Г) 100 x 43 мм;
• Спецификация изделия 007026;

Аксессуары

• FDBZ293 Замковое устройствоизвещателя.







Громкое звуковое оповещение в случае пожарной тревоги, четко распознаваемое как сигнал опасности. Монтаж на стенах или потолках эвакуационных выходов, коридоров, лестниц. Применяется только с базами адресных извещателей. Питание подается через FDnet, дополнительный источник питания не требуется. Мониторинг состояния устройства. Для скрытого монтажа проводки. Для поверхностного монтажа проводки с максимальным диаметром кабеля 6 мм, в остальных случаях применяется приставка для базы или приставка для базы, предназначенная для влажной среды. Базу необходимо заказывать отдельно.Технические характеристики

• Протокол обмена данными FDnet:
• Рабочее напряжение 12… 33 В пост. тока;
• Рабочий ток 3,5 мА (при активации звуковогосигнала);
• Ток покоя 250 мкА;
• Клеммы в соответствии с базой извещателя;
• Число тонов 11;
• Интенсивность звука 80… 99 дБА;
• Внеш. индикатор тревоги 2;
• Рабочая температура -25… +70 °C;
• Температура хранения -30… +75 °C;
• Относительная влажность ≤95 %;
• Цвет чистый белый‚ RAL 9010;
• Категория защиты с базой FDB22x и приставкой для базы
• FDB291 настенный монтажс подводом кабеля снизу ->IP43‚ в остальных случаях IP40с приставкой для базы для влажной среды FDB293 -> IP54;
• Системы, совместимые с FDnet -> FS20‚ AlgoRex‚SIGMASYS
• Стандарт EN54-3‚ EN54-17;
• Одобрено VdS G204073;
• Размеры (Ø x Г) 100 x 43 мм;
• Спецификация изделия 007026;

Аксессуары

• FDBZ293 Замковое устройство извещателя.

FDS229-R Светозвуковой оповеща-тель тревоги, красный

(номер заказа A5Q00023093)



Звуковое и световое оповещение в случае пожарной тревоги, четко распознаваемое как сигнал опасности. Монтаж на стенах или потолках эвакуационных выходов, коридоров, лестниц. Применяется только с базами адресных извещателей. Питание подается через FDnet, дополнительный источник питания не требуется. Мониторинг состояния устройства. Для скрытого монтажа проводки. Для поверхностного монтажа проводки с максимальным диаметром кабеля 6 мм, в остальных случаях применяется приставка для базы или приставка для базы  предназначенная для влажной среды. Базу необходимо заказывать отдельно.Техническое обслуживание

• Протокол обмена данными FDnet;
• Рабочее напряжение 12… 33 В пост. тока;
• Ток покоя 250 мкА;
• Рабочий ток 3,5 мА (при активации звуковогосигнала) 3,5 мА (при активации проблес-кового маяка) 7,0 мА (при активации звуковогосигнала и проблескового маяка);
• Клеммы в соответствии с базой извеща-теля
• Число тонов 11;
• Число режимов мигания 1 (пульсирующий);
• Интенсивность звука 80… 99 дБА;
• Сила света 1,27… 3,2 кд;
• Внеш. индикатор тревоги 2;
• Рабочая температура -25… +55 °C;
• Температура хранения -30… +75 °C;
• Относительная влажность ≤95 %;
• Цвет прозрачный красный;
• Категория защиты с базой FDB22x и приставкой для базы FDB291 настенный монтажс подводом кабеля снизу ->IP43‚ в остальных случаях IP42 с приставкой для базы длявлажной среды FDB293 -> IP54;
• Системы, совместимые с FDnet -> FS20;
• Стандарт EN54-3‚ EN54-17;
• Одобрено VdS G207156‚ LPCB (на расмотрении);
• Размеры (Ø x Г) 100 x 43 мм;
• Спецификация изделия A6V10067771;

Аксессуары

• FDBZ293 Замковое устройствоизвещателя.

FDS229-A Светозвуковой оповещатель тревоги, оранжевый

(номер заказа A5Q00023092)



Звуковое и световое оповещение в случае пожарной тревоги, четко распознаваемое как сигнал опасности. Монтаж на стенах или потолках эвакуационных выходов, коридоров, лестниц. Применяется только с базами адресных извещателей. Питание подается через FDnet, дополнительный источник питания нетребуется. Мониторинг состояния устройства. Для скрытого монтажа проводки. Для поверхностного монтажа проводки с максимальным диаметром кабеля 6 мм, в остальных случаях применяется приставка для базы или приставка для базы предназначенная для влажной среды. Базу необходимо заказывать отдельно.Техническое обслуживание

• Протокол обмена данными FDnet;
• Рабочее напряжение 12… 33 В пост. тока;
• Ток покоя 250 мкА;
• Рабочий ток 3,5 мА (при активации звуковогосигнала) 3,5 мА (при активации проблес-кового маяка) 7,0 мА (при активации звуковогосигнала и проблескового маяка);
• Клеммы в соответствии с базой извещателя;
• Число тонов 11;
• Число режимов мигания 1 (пульсирующий);
• Интенсивность звука 80… 99 дБА;
• Сила света 1,27… 3,2 кд;
• Внеш. индикатор тревоги 2;
• Рабочая температура -25… +55 °C;
• Температура хранения -30… +75 °C;
• Относительная влажность ≤95 %;
• Цвет прозрачный красный;
• Категория защиты с базой FDB22x и приставкой для базы FDB291 настенный монтажс подводом кабеля снизу ->IP43‚ в остальных случаях IP42 с приставкой для базы длявлажной среды FDB293 -> IP54;
• Системы, совместимые с FDnet -> FS20;
• Стандарт EN54-3‚ EN54-17;
• Одобрено VdS G207156‚ LPCB (на расмотрении);
• Размеры (Ø x Г) 100 x 43 мм;
• Спецификация изделия A6V10067771;

Аксессуары

• FDBZ293 Замковое устройствоизвещателя.

• Стержень с резьбой M3x6 (100x) для предотвращения кражиизвещателя.

FDB221 Адресная база извещателя

(номер заказа A5Q00001664)

База изготовлена из синтетического материала, устойчивого кударам и царапинам. Наличие большого отверстия в конструк-ции базы извещателя позволяет повторно использовать имею-щиеся отверстия, выполненные для систем предыдущих летвыпуска. Соединительные клеммы без винтов — оранжевые. Предусмотрено место для дополнительных клемм, таких какмикроклеммы 0,5 мм2 или соединительные клеммы 2,5 мм2. Для извещателей с адресной обработкой сигнала. Для скрытой электропроводки. Для поверхностной электропро-водки, диаметр кабеля до 6 мм.

Технические характеристики

• Емкость кабеля 0,2… 1,5 мм2;
• Размеры (Ø x В) 100 x 22 мм;
• Цвет чистый белый‚ RAL 9010;
• Спецификация изделия 007775;

Аксессуары

• FDBZ291 Табличка с маркировкой;
• FDBH291 Обогреватель извеща-теля;
• DBZ1190-AA Микроклемма 0,5мм2;
• DBZ1190-AB Соединительная клемма 2,5 мм2;
• FDB291 Приставка для базы;
• FDB293 Приставка для базы (влажная среда).

FDB221-AA Адресная база извещателя с 1 микроклеммой

(номер заказа A5Q00012741)



База изготовлена из синтетического материала, устойчивого к ударам и царапинам. Наличие большого отверстия в конструкции базы извещателя позволяет повторно использовать имеющиеся отверстия, выполненные для систем предыдущих лет выпуска. Оранжевые соединительные клеммы без винтов и 1 микроклемма 0,5 мм2 для экранированного кабеля. Предусмотрено место для дополнительных микроклемм 0,5 мм2 или соединительных клемм 2,5 мм2. Для извещателей с адресной обработкой сигнала. Для скрытой электропроводки. Для поверхностной электропро-водки, диаметр кабеля до 6 мм.

Технические характеристики

• Емкость кабеля 0,2… 1,5 мм2;
• Размеры (Ø x В) 100 x 22 мм;
• Цвет чистый белый‚ RAL 9010;
• Спецификация изделия 007775.

Аксессуары

• FDBZ291 Табличка с маркировкой;
• FDBH291 Обогреватель извещателя;
• DBZ1190-AA Микроклемма 0,5мм2;
• DBZ1190-AB Соединительнаяклемма 2,5 мм2;
• FDB291 Приставка для базы;
• FDB293 Приставка для базы (влажная среда).

FDB222 Адресная база извещателя, плоская

(номер заказа S54319-F1-A1)

База изготовлена из синтетического материала, устойчивого к ударам и царапинам. Наличие большого отверстия в конструкции базы извещателя позволяет повторно использовать имеющиеся отверстия, выполненные для систем предыдущих лет выпуска. Соединительные клеммы без винтов — оранжевые. Предусмотрено место для дополнительных клемм, таких как микроклеммы 0,5 мм2 или соединительные клеммы 2,5 мм2. Для извещателей с адресной обработкой сигнала. Для скрытой электропроводки.

Технические характеристики

• Емкость кабеля 0,2… 1,5 мм2;
• Размеры (Ø x В) 100 x 22 мм;
• Цвет чистый белый‚ RAL 9010;
• Спецификация изделия 007775.

Аксессуары

• FDBZ291 Табличка с маркировкой;
• DBZ1190-AA Микроклемма 0,5мм2;
• DBZ1190-AB Соединительнаяклемма 2,5 мм2.

FDBZ291 Табличка с маркировкой

(номер заказа A5Q00002621)



Для указания адреса и местоположения; предназначена длябазы извещателя FDB2xx/-AA и приставки для базы FDB291.

• Размеры (Ш x В) 62 x 35 мм;
• Цвет прозрачный;
• Кол-во единиц в комплекте поставки 10 штук.

DBZ1190-AA Микроклемма 0,5 мм2‚ 4-полюсная

(номер заказа BPZ:4677080001)

Используется в качестве точки кросс-соединения в базах длявнешних индикаторов тревоги (AI), экранирования кабеля, под-ключения блока питания и других компонентов. Легко вставляется при установке.

• Емкость кабеля 0,28… 0,5 мм2;
• Размеры (Ш x В x Г) 10 x 7 x 10 мм;
• Кол-во единиц в комплектепоставки 50 штук.

DBZ1190-AB Соединительная клемма 2,5 мм2‚ 3-полюсная

(номер заказа BPZ:4942340001)



Используется в качестве точки кросс соединения в базах длявнешних индикаторов тревоги (AI), экранирования кабеля, подключения блока питания и других компонентов. Легко вставляется при установке.

• Емкость кабеля 1… 2,5 мм2;
• Размеры (Ш x В x Г) 13,5 x 9,5 x 19,5 мм;
• Кол-во единиц в комплектепоставки 50 штук.

FDB291 Приставка для базы

(номер заказа A5Q00001603)



Для подвода поверхностной электропроводки ≥Ø6 мм. База извещателя FDB2xx/-AA крепится с помощью пружинной защелки.

Технические характеристики

• Монтажные гнезда 46-90 мм;
• Цвет чистый белый‚ RAL 9010;
• Размеры (Ø x В) 120 x 25 мм.

Аксессуары

• FDBZ291 Табличка с маркировкой.



FDB293 Приставка для базы (влажная среда) с уплотнением

(номер заказа A5Q00003945)



Для монтажа во влажной или содержащей жидкость среде и в случае использования нагревательного элемента извещателя. 6 распределительных разъемов для кабельного сальника срезьбой M20. Для вариантов применения с IP54.

Технического директора

• Цвет чистый белый‚ RAL 9010;
• Размеры (Ш x В x Г) 135 x 135 x 49 мм.

Аксессуары

• DBZ1194 Защитный каркас;
• FDBZ294 Защитный каркас EMC (только для точечных извещателей);
• A5Q00004478 Кабельный сальник с резьбой;
• M20DBZ1193A Табличка с маркировкой извещателя.



DBZ1194 Защитный каркас

(номер заказа BPZ:4677110001)



Для защиты извещателя от повреждений. Может использоваться только вместе с приставкой для базы (влажная среда).

• Размеры (Ø x В) 160 x 126 мм.

A5Q00004478 Кабельный сальник с резьбой M20 x 1,5

(номер заказа A5Q00004478)



Кабельный сальник с резьбой предназначен для ввода кабеля M20. Обеспечивает более высокий уровень защиты IP.

• Кол-во единиц в комплектепоставки 10 штук.

DBZ1193A Табличка с маркировкой извещателя

(номер заказа BPZ:4864330001)



Для указания адреса и местоположения. Для назначения из-вещателям номеров согласно монтажным чертежам. Допускается высота букв шрифта до 10 мм на участке 60 x 20 мм. Табличка с маркировкой извещателя крепится непосредственно набазу (Synova) или на приставку для базы (Synova‚ Sinteso).

• Размеры (Ш x В) 62 x 52 мм;
• Цвет прозрачный;
• Кол-во единиц в комплекте поставки 10 штук.







Сигнальная база и извещатель образуют единый компонент, у которого уже есть база, и который устанавливается на потолках, например, в номерах гостиниц, больницах и интернатах. База с сиреной служит для акустической сигнализации в адресной системе обнаружения пожара. В случае пожарной тревоги сигнальная база инициирует акустический сигнал параллельно с мигающим светодиодом извещателя. Интенсивность звуков и сами звуки можно регулировать, звуки синхронизируются со всеми устройствами тревоги. Совместима с дымовыми извещателями FDOOT и FDO. Дополнительный источник питания не требуется; питание подается через FDnet. Соединительные клеммы без винтов (оранжевые), включая 2микроклеммы. Для скрытого монтажа или поверхностного монтажа, диаметркабеля до 6 мм.

Технические характеристики

• Протокол обмена данными FDnet;
• Рабочее напряжение 12… 33 В пост. тока;
• Ток покоя 150 мкА;
• Ток сигнализации тревоги 1,2 мА;
• Емкость кабеля 0,2… 1,5 мм2;
• Число тонов 11;
• Интенсивность звука 80… 88 дБА;
• Внеш. индикатор тревоги 1;
• Рабочая температура -25… +70 °C;
• Температура хранения -30… +75 °C;
• Относительная влажность ≤95 %;
• Цвет чистый белый‚ RAL 9010;
• Категория защиты IP43;
• Системы, совместимые с FDnet -> FS20‚ AlgoRex‚ SIGMASYS;
• Стандарт EN54-3;
• Одобрено VdS G204062;
• Размеры (Ш x В x Г) 153 x 27 x 93 мм;
• Спецификация изделия 007026.

Аксессуары

• FDBZ291 Табличка с маркировкой;
• DBZ1190-AA Микроклемма 0,5мм2;
• DBZ1190-AB Соединительнаяклемма 2,5 мм2.



FDSB292 База с сиреной (коллективная)

(номер заказа A5Q00013755)



Сигнальная база и извещатель образуют единый компонент, у которого уже есть база, и который устанавливается на потолках, например, в номерах гостиниц, больницах и интернатах. База с сиреной FDSB292 служит для акустической сигнализациив коллективной линии извещателей. Если коллективная линия извещателей мигрирует в FDnet‚ зуммер звукового оповещения, относящийся к базе с сиреной FDSB292, действует так же, как и база с сиреной FDSB291. В случае пожарной тревоги сигнальная база инициирует акустический сигнал параллельно с мигающим светодиодом извещателя.Дополнительный источник питания не требуется; питание подается через линию извещателей. Совместима с дымовым извещателем FDOOT241-9 в коллективной линии извещателей. Соединительные клеммы без винтов (серые), включая 2 микроклеммы. Для скрытой электропроводки или поверхностной электропроводки, диаметр кабеля до 6 мм.

Технические характеристики

• Протокол обмена данными коллективный;
• Рабочее напряжение 12… 33 В пост. тока;
• Ток покоя 150 мкА;
• Ток сигнализации тревоги 1,2 мА;
• Емкость кабеля 0,2… 1,5 мм2;
• Число тонов 1;
• Интенсивность звука 84 дБА;
• Внеш. индикатор тревоги 1;
• Рабочая температура -25… +70 °C;

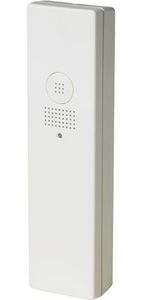

• Температура хранения -30… +75 °C;
• Относительная влажность ≤95 %;
• Цвет чистый белый‚ RAL 9010;
• Категория защиты IP43;
• Системы, совместимые с коллективной сетью -> CZ10‚BC10‚ FC10‚ XC10‚ CS11‚FC330A‚ FC700A‚ SIGMASYS‚BMS‚ SPF‚ SM80/88/D100;
• Стандарт EN54-3;
• Одобрено VdS G204062;
• Размеры (Ш x В x Г) 153 x 27 x 93 мм;
• Спецификация изделия 007026.

Аксессуары

• FDBZ291 Табличка с маркировкой;
• DBZ1190-AA Микроклемма 0,5мм2;
• DBZ1190-AB Соединительнаяклемма 2,5 мм2.FDBZ291

Для указания адреса и местоположения; предназначена для базыизвещателя FDB2xx/-AA и приставки для базы FDB291.

• Размеры (Ш x В) 62 x 35 мм;
• Цвет прозрачный;
• Кол-во единиц в комплектепоставки 10 штук.



DBZ1190-AA Микроклемма 0,5 мм2‚ 4-полюсная

(номер заказа BPZ:4677080001)

Используется в качестве точки кросс-соединения в базах длявнешних индикаторов тревоги (AI), экранирования кабеля, под-ключения блока питания и других компонентов. Легко вставляется при установке.

• Емкость кабеля 0,28… 0,5 мм2;
• Размеры (Ш x В x Г) 10 x 7 x 10 мм;
• Кол-во единиц в комплектепоставки 50 штук.

DBZ1190-AB Соединительная клемма 2,5 мм2‚ 3-полюсная

(номер заказа BPZ:4942340001)



Используется в качестве точки кросс соединения в базах длявнешних индикаторов тревоги (AI), экранирования кабеля, подключения блока питания и других компонентов. Легко вставляется при установке.

• Емкость кабеля 1… 2,5 мм2;
• Размеры (Ш x В x Г) 13,5 x 9,5 x 19,5 мм;
• Кол-во единиц в комплектепоставки 50 штук.







Во избежание отказа нескольких T-образных ответвлений (stublines) в шлейфе из-за короткого замыкания можно установить изоляторы линии. Изолятор линии применяют там, где несколько T-образных ответвлений подряд включаются в FDnet в одной точке. Модернизация существующих коллективных систем в адресные системы обнаружения пожара Sinteso.  Изолятор — это интегрированный в FDnet электронный переключатель. Он отключает отрицательный контакт в случае короткогозамыкания, так что часть, не поврежденная коротким замыканием, продолжает функционировать. У изолятора имеется 2×2 разъема для включения в линию извещателей. Желтый свето-диод для индикации состояния сигнализирует об отключениипри коротком замыкании.Технические характеристики

• Протокол обмена данными FDnet;
• Рабочее напряжение 12… 33 В пост. тока;
• Ток покоя 250 мкА;
• Рабочая температура -25… +70 °C;
• Температура хранения -30… +80 °C;
• Относительная влажность ≤95 %;
• Цвет прозрачныйКатегория защиты IP44;
• Системы, совместимые с FDnet -> FS20‚ AlgoRex‚SIGMASYS;
• Стандарт EN54-17Одобрено VdS G204030‚ LPCB 1 26ae/01;
• Размеры (Ш x В x Г) 44 x 47,5 x 10 мм;
• Спецификация изделия 007065;

Аксессуары

• TS35_122 U-рейка;
• TS35_288 U-рейка.



Универсальная монтажная рейка (U-рейка) позволяет выпол-нять монтаж различного оборудования.

• Размеры (Ш x В) 35 x 122 мм.

TS35_288 U-рейка TS35/7.5/288

(номер заказа BPZ:5644230001)

Универсальная монтажная рейка (U-рейка) позволяет выполнять монтаж различного оборудования.

• Размеры (Ш x В) 35 x 288 мм.



FDCI222 Входной модуль

(номер заказа A5Q00001984)



Для подключения 4 независимых, нормально замкнутых или нормально разомкнутых «сухих» контактов для подтверждения технических состояний (например, управления дверью или вентиляцией) или активации тревоги (например, системы пожаротушения). 4 входа для «сухих» контактов. Осуществляется мониторинг входящих линий для проверки наличия разрывов на линиях и короткого замыкания (оконечные резисторы). Входы можно независимо сконфигурировать с помощью станции управленияо бнаружением пожара для сообщений о состоянии или о тревоге. Индикация состояния через светодиод. Питание через FDnet. Входной модуль с 8 резисторами и 2 монтажными кронштейнамидля U-рейки TS35.

Технические характеристики

• Протокол обмена данными FDnet;
• Рабочее напряжение 12… 33 В пост. тока;
• Ток покоя 0,25… 0,35 мА;
• Емкость кабеля 0,2… 1,5 мм2 (2,5 мм2);
• Рабочая температура -25… +60 °C;
• Температура хранения -30… +65 °C;
• Относительная влажность ≤95 %;
• Цвет чистый белый‚ RAL9010/ прозрачный матовый;
• Категория защиты IP30IP54 с доп. корпусом FDCH291IP65 с доп. корпусом FDCH292;
• Системы, совместимые с FDnet -> FS20‚ AlgoRex‚SIGMASYS;
• Стандарт CEA GEI 1-84‚ EN54-17‚ EN54-18;
• Одобрено VdS G204028‚ LPCB 126ad/01;
• Размеры (Ш x В x Г) 130 x 90 x 20 мм;
• Спецификация изделия 007024.

Аксессуары

• TS35_122 U-рейкаTS35_288 U-рейка;
• FDCH291 Корпус IP54;
• FDCH292 Корпус IP65.



FDCIO222 Входной/выходной модуль

(номер заказа A5Q00002369)

Для подключения 4 независимых, нормально замкнутых илинормально разомкнутых «сухих» контактов для подтверждения технических состояний (например, управления дверью или вентиляцией) или активации тревоги (например, системы пожаротушения). 4 входа для «сухих» контактов. Осуществляется мониторинг входящих линий для проверки наличия разрывов на линиях и короткого замыкания (оконечные резисторы). Входы можно независимо сконфигурировать с помощью станции управления обнаружением пожара для сообщений о состоянии или о тревоге.4 выхода с 4 «сухими» контактами реле (230 перем. тока/4 А) для систем управления пожарной сигнализации. Индикация состояния через светодиод. Питание через FDnet. Входной/выходной модуль с 8 резисторами и 2 монтажнымикронштейнами для U-рейки TS35.

Технические характеристики

• Протокол обмена данными FDnet;
• Рабочее напряжение 12… 33 В пост. тока;
• Ток покоя 0,6… 0,75 мА;
• Выход реле (Ом) 250 В перем. тока‚ 4 А, макс.1000 ВА30 В пост. тока‚ 4 А‚ макс. 120 Вт;
• Емкость кабеля 0,2… 1,5 мм2 (2,5 мм2);
• Рабочая температура -25… +60 °C;
• Температура хранения -30… +65 °C;
• Относительная влажность ≤95 %;
• Цвет чистый белый‚ RAL9010/прозрачный матовый;
• Категория защиты IP30IP54 с доп. корпусом FDCH291IP65 с доп. корпусом FDCH292 Системы, совместимые с FDnet -> FS20‚ AlgoRex‚SIGMASYS;
• Стандарт CEA GEI 1-84‚ EN54-17‚ EN54-18;
• Одобрено VdS G204029‚ LPCB 126ad/02;
• Размеры (Ш x В x Г) 130 x 90 x 20 мм;
• Спецификация изделия 007024;

Аксессуары

• TS35_122 U-рейка;
• TS35_288 U-рейка;
• FDCH291 Корпус IP54;
• FDCH292 Корпус IP65.

FDCIO224 Входной/выходной модуль

(номер заказа A5Q00018689)

Для VdS-интерфейса устройства активации пожаротушения. 4входа для «сухих» контактов. Осуществляется мониторинг входящих линий для проверки наличия разрывов на линиях и короткого замыкания (оконечные резисторы). Входы можно независимо сконфигурировать с помощью станции управления обнаружением пожара для сообщений о состоянии или о тревоге.4 выхода с 4 «сухими» контактами реле (230 перем. тока/4 А)для VdS-интерфейса для систем управления пожаротушением. Индикация состояния через светодиод. Питание через FDnet. Входной/выходной модуль с 8 резисторами и 2 монтажными кронштейнами для U-рейки TS35.

Технические характеристики

• Протокол обмена данными FDnet;
• Рабочее напряжение 12… 33 В пост. тока;
• Ток покоя 0,6… 0,75 мА;
• Выход реле (Ом) 250 В перем. тока‚ 4 А‚ макс.1000 ВА30 В пост. тока‚ 4 А‚ макс. 120 Вт;
• Емкость кабеля 0,2… 1,5 мм2 (2,5 мм2);
• Рабочая температура -25… +60 °C;
• Температура хранения -30… +65 °C;
• Относительная влажность ≤95 %;
• Цвет чистый белый‚ RAL9010/прозрачный матовыйКатегория защиты IP30 IP54 с доп. корпусом FDCH291IP65 с доп. корпусом FDCH292Системы, совместимые с FDnet -> FS20‚ AlgoRex‚SIGMASYS;
• Стандарт CEA GEI 1-84‚ EN54-17‚ EN54-18;
• Одобрено VdS G207001;
• Размеры (Ш x В x Г) 130 x 90 x 20 мм;
• Спецификация изделия 007024;

Аксессуары

• TS35_122 U-рейка;
• TS35_288 U-рейка;
• FDCH291 Корпус IP54;
• FDCH292 Корпус IP65.

FDCIO223 Транспондер

(номер заказа S24218-B102-A1)

Для подключения коллективных извещателей (GMT/традиционная линия, GMT/традиционная линия с шунтирующим искробезопасным Zener-барьером (SB3) для взрывоопасных зон). Для контроля средств управления, например, дымовых заслонок, устройств тревоги, дверных магнитных защелок и устройств активации пожаротушения (согласно инструкциям для данной страны). Контролируемый вход сигнала для сообщений о состоянии и о тревоге или для подтверждения технического состояния. Отдельная параметризация 2 входов/выходов в каждом случае в качестве линии коллективных извещателей, контактного входа, выхода управления, выхода ивхода управления в качестве подтверждения с выбираемым интервалом времени мониторинга. Транспондер с 2 диодами Transzorb 20 В‚ 8 резисторами и 2 монтажными кронштейнами для U-рейки TS35.

Технические характеристики

• Протокол обмена данными FDnet;
• Рабочее напряжение FDnet 12… 33 В пост. тока;
• Линия извещателей коллективная GMTSiemens/Cerberus,традиционная SynoLINE300;
• Выход управления 24 В пост. тока ±5 % / 2 А;
• Оконечный резистор 3,3 кОм/680 Ом‚ 2,7 кОм/560 Ом‚3,3 Ом;
• Емкость кабеля 0,2… 1,5 мм2 (2,5 мм2);
• Рабочая температура -5… +60 °C;
• Температура хранения -30… +65 °C;
• Относительная влажность ≤95 %;
• Цвет чистый белый‚ RAL9010/прозрачный матовый;
• Категория защиты IP30 IP54 с доп. корпусом FDCH291IP65 с доп. корпусом FDCH292;
• Системы, совместимые с FDnet -> FS20‚ AlgoRex‚SIGMASYS;
• Стандарт CEA GEI 1-84‚ EN54-17‚ EN54-18;
• Одобрено VdS G206054‚ LPCB 1 26aq/01;
• Размеры (Ш x В x Г) 132 x 90 x 24 мм;
• Спецификация изделия 009168.

Аксессуары

• TS35_122 U-рейка;
• TS35_288 U-рейка;
• FDCH291 Корпус IP54;
• FDCH292 Корпус IP65.

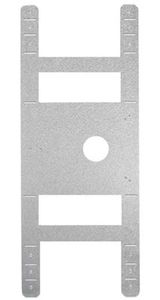

TS35_1 22 U-рейка TS35/7.5/122

(номер заказа BPZ:5644780001)

Универсальная монтажная рейка (U-рейка) позволяет выпол-нять монтаж различного оборудования.

• Размеры (Ш x В) 35 x 122 мм.

TS35_288 U-рейка TS35/7.5/288

(номер заказа BPZ:5644230001)

Универсальная монтажная рейка (U-рейка) позволяет выпол-нять монтаж различного оборудования.

• Размеры (Ш x В) 35 x 288 мм.

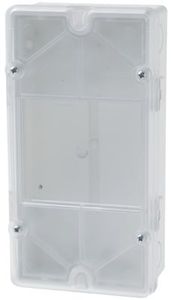

FDCH291 Корпус для входных/выходных модулей

(номер заказа A5Q00002395)





Корпус для установки входных/выходных модулей в загрязненных или сухих средах. Требуемые кабельные сальники с резьбой и контргайки M20 заказываются отдельно.

• Размеры (Ш x В x Г) 202 x 109 x 49 мм;
• Цвет корпуса/крышки чистый белый‚ RAL9010/прозрачный матовый;
• Категория защиты IP54.

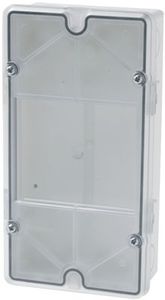

FDCH292 Корпус для входных/выходных модулей

(номер заказа A5Q00003942)





Корпус с уплотнением для установки входных/выходных моду-лей во влажной среде. Требуемые кабельные сальники с резьбой и контргайки M20 заказываются отдельно.

• Размеры (Ш x В x Г) 202 x 109 x 49 мм;
• Цвет корпуса/крышки чистый белый‚ RAL9010/прозрачный матовый;
• Категория защиты IP65.

BPZ:4074540001 Дополнительная клемма

(номер заказа BPZ:4074540001)

Для заземления экранированных кабелей.В корпус FDCH291/292 можно установить до 4 дополнительных клемм.



A5Q00004478 Кабельный сальник с резьбой M20 x 1,5

(номер заказа A5Q00004478)



Кабельный сальник с резьбой предназначен для ввода кабеляM20. Обеспечивает более высокий уровень защиты IP.

• Кол-во единиц в комплектепоставки 10 штук.



A5Q00004479 Контргайка M20

(номер заказа A5Q00004479)



Контргайка к кабельному сальнику с резьбой M20 x 1,5.

• Кол-во единиц в комплектепоставки 100 штук

FDF Инфракрасный извещатель пламени

(номер заказа FDF)





Инфракрасный извещатель пламени для специальных вариантов применения. Инфракрасный извещатель пламени позволяет обнаруживать бездымное сгорание жидкостей и газов, а также открытых пожаров с образованием дыма при наличии углесодержащих компонентов, имеющихся в дереве, пластике, газах,нефтепродуктах и т.п. Тестовый фонарь LE3 используется для проверки работоспособности инфракрасного извещателя пламени на расстоянии до 10 м. Может использоваться как адресное или коллективное устрой-ство. Блок извещателя FDF2x1-9 и база FDFB291 заказываются отдельно.
Технические характеристики

• Протокол обмена данными FDnet или коллективная сеть;
• Внеш. индикатор тревоги 2 ;
• Относительная влажность ≤95 %;
• Цвет чистый белый‚ RAL 9010;
• Системы, совместимые с FDnet -> FS20‚ AlgoRex‚SIGMASYS коллективной сетью -> CZ10‚BC10‚ FC10‚ XC10‚ CS11‚FC700A‚ FC330A‚ SIGMASYS‚BMS‚ SM80/88/D100Стандарт EN54-10‚ EN54-17;
• Размеры (Ш x В x Г) 135 x 135 x 77 мм;
• Спецификация изделия 007012;

Аксессуары

• DFZ1190 Защитный навес отдождя;
• MV1 Монтажный кронштейн;
• MWV1 Шарнирное крепление.



FDF221-9 Блок инфракрасного извещателя пламени с алгоритмами обнаружения (DA) (1 сенсор) (C-LINE)

(номер заказа A5Q00003902)





Инфракрасный извещатель пламени для простых вариантов применения, дополнительно к дымовым извещателям. Применяется только в местах, где отсутствует источник помех, таких как солнечный свет, галогенное освещение и тепловое излучение черного тела.1 инфракрасный сенсор с алгоритмами обнаружения. Базу FDFB291 необходимо заказывать отдельно.

Технические характеристики

• Рабочее напряжение FDnet -> 12… 33 В пост. тока коллективная сеть -> 16… 28 Впост. тока;
• Ток покоя FDnet -> 0,7 мА коллективная сеть -> 0,5 мА;
• Рабочая температура -25… +70 °C;
• Температура хранения -40… +75 °C;
• Размеры (Ш x В x Г) 135 x 135 x 32 мм;
• Категория защиты IP44;
• Одобрено VdS G204009‚ LPCB 126af/02.

FDF241-9 Блок инфракрасного извещателя пламени S-LINE сASAtechnologyTM (3 сенсора)

(номер заказа A5Q00003006)

Инфракрасный извещатель пламени специально предназначен для сред, в которых предполагается наличие ложных феноменов, таких как солнечный свет, тепловое излучение или горячие двигатели. Устанавливается на больших промышленных складах, в ангарах военной и гражданской авиации, подземных тоннелях и т.п.3 инфракрасных сенсора с ASAtechnologyTM. Базу FDFB291 необходимо заказывать отдельно.

Технические характеристики

Рабочее напряжение FDnet -> 12… 33 В пост. тока коллективная сеть -> 14… 28 В пост тока;Ток покоя FDnet -> 0,7 мА коллективная сеть -> 0,5 мА;Рабочая температура -35… +70 °C;Температура хранения -40… +75 °C;Размеры (Ш x В x Г) 135 x 135 x 32 мм;Категория защиты IP67;Одобрено VdS G204010‚ LPCB 1 26af/01.



FDFB291 База для инфракрасных извещателей пламени FDF2x1-9

(номер заказа A5Q00003310)



База представляет собой прочный, усиленный стекловолокном пластиковый корпус, обеспечивающий извещателю необходимую изоляцию при монтаже.  База включает в себя клеммы безвинтов, дополнительные клеммы с изоляцией и шесть кабельных вводов M20 для кабельных сальников.

Технические характеристики

Емкость кабеля 0,2… 1,5 мм2 (AWG24… 15);

Размеры (Ш x В x Г) 135 x 135 x 45 мм;

Аксессуары

A5Q00004478 Кабельный сальник с резьбой M20.



A5Q00004478 Кабельный сальник с резьбой M20 x 1,5

(номер заказа A5Q00004478)

Кабельный сальник с резьбой предназначен для ввода кабеляM20. Обеспечивает более высокий уровень защиты IP.

• Кол-во единиц в комплекте поставки 10 штук.

DFZ1190 Защитный навес от дождя

(номер заказа BPZ:5302660001)



Защитный навес от дождя для инфракрасного извещателяпламени предназначен для защиты извещателя, установленно-го вне здания.

• Размеры (Ш x В x Г) 150 x 165 x 130 мм.

MV1 Монтажный кронштейн

(номер заказа BPZ:3950450001)



Монтажный кронштейн для объемного обзора, используется дляфиксации извещателя под углом.

• Размеры (Ш x В x Г) 136 x 120 x 120 мм.



MWV1 Шарнирное крепление

(номер заказа BPZ:3674840001)



Шарнирное крепление для инфракрасного извещателя пламенииспользуется, чтобы свободно ориентировать извещатель назаданный объект.

• Размеры (В x Ш x Г) 120 x 164 x 118 мм.

LE3 Тестовый фонарь для извещателей пламени

(номер заказа BPZ:3669510001)



Тестовый фонарь используется для проверки работоспособности всех типов извещателей пламени (во взрывобезопасных зонах). Поставляется со всеми необходимыми аксессуарами (включая зарядное устройство, без батареи) в удобном футляре. Кроме того, футляр защищает тестовый фонарь от пыли прихранении. Батарея AX1204 заказывается отдельно.

• Рабочая температура -20… +45 °C;
• Температура хранения -20… +45 °C;
• Емкость батареи 1 x 12 В / 7,2 А-ч;
• Спецификация изделия 000252.

FDL  Линейный дымовой извещатель с ASAtechnologyTM

(номер заказа FDL)



Линейный дымовой извещатель идеально подходит для мони-торинга зон большого размера (расстояние срабатывания 5-100 м). Простой электромонтаж, который необходим только на одной стороне. Линейный дымовой извещатель состоит из извещателя, базы и простого отражателя или сложного отражателя в форме призмы на противоположной стороне. Это идеальное решение для мониторинга больших складов и производственных помещений, для помещений с крышами, имеющими сложную структуру, или потолками, представляющими историческую ценность, для крытых внутренних дворов, зданий с атриумами или холлов в гостиницах. Может использоваться как адресное или коллективное устройство. Извещатель FDL241-9 и база FDLB291 заказываются отдельно.

Технические характеристики

• Протокол обмена данными FDnet или коллективная сеть;
• Внеш. индикатор тревоги 1;
• Рабочая температура -25… +60 °C;
• Температура хранения -30… +75 °C;
• Относительная влажность ≤95 %;
• Цвет чистый белый‚ RAL 9010;
• Категория защиты IP65;
• Системы, совместимые с FDnet -> FS20‚ AlgoRex‚SIGMASYS коллективной сетью -> CZ10‚BC10‚ FC10‚ XC10‚ CS11‚FC700A‚ FC330A‚ SIGMASYS‚BMS‚ SM80/88/D100;
• Стандарт EN54-12‚ EN54-17;
• Одобрено VdS G204063‚ LPCB 126ag/01;
• Размеры (Ш x В x Г) 135 x 135 x 115 мм;
• Спецификация изделия 007017.

FDL241-9 Блок линейного дымового извещателя S-LINE сASAtechnologyTM

(номер заказа A5Q00002298)





Извещатель состоит из источника излучения и приемника света. Источник посылает луч инфракрасного излучения, который отражается в обратном направлении (т.е. в сторону источника излучения) отражателем, имеющим форму призмы. Приемник преобразует полученный сигнал инфракрасного излучения в электрический сигнал, который оценивается электроникой с микропроцессорным управлением. Дым, попадающий в область измерения, ослабляет сигнал инфракрасного излучения. Если сигнал остается ослабленным и достигает заданных пороговых значений, извещатель передает сигнал тревоги определенного уровняна станцию управления. Выполняется измерение расстояния для распознавания посторонних блокирующих предметов. Встроенный индикатор тревоги сигнализирует о состоянии тревоги локально. Для разных дистанций предлагаются различные отражатели. Оптику можно просто настроить на отражатель с помощью регулировочного устройства FDLU291.База FDLB291 заказывается отдельно.



Техничекские характеристики

• Рабочее напряжение FDnet -> 12… 33 В пост. токаколлективная сеть -> 18… 28 Впост. токаТок покоя 1,5 мА;
• Размеры (Ш x В x Г) 135 x 135 x 70 мм.
• Аксессуары
• DLR1191 Отражатель дальней дистанции;
• DLR1192 Отражатель средней дистанции;
• DLR1193 Отражатель короткой дистанции;
• DLF1191-AA Фильтр короткой дистанции 7-10 м;
• DLF1191-AB Фильтр короткой дистанции 5-8 м;
• DLF1191-AC Фильтр внешнего света;
• DLH1191A Обогреватель извещателя;
• FDLU291 Регулировочное устройство.





База представляет собой прочный, усиленный стекловолокном пластиковый корпус, обеспечивающий извещателю необходимую изоляцию при монтаже. База включает в себя клеммы без винтови шесть кабельных вводов M20 для кабельных сальников.

Технические характеристики

• Емкость кабеля 0,2… 1,5 мм2 (AWG24… 15);
• Размеры (Ш x В x Г) 135 x 135 x 45 мм.

Аксессуары

• A5Q00004478 Кабельный саль-ник с резьбой M20.



Характерной особенностью обратных отражателей является то,что принимаемый луч света отражается параллельно. Отражатель не требуется монтировать под прямым углом к лучу света. Кроме того, вибрации и искажения в стене, на которой устанавливается отражатель, не вызывают появления каких-либо помех. Другое преимущество заключается в том, что любые внешние лучи света при их появлении также отражаются в своем собственном направлении и следовательно, не принимаются приемником. Обратная отражающая призма имеет форму пирамиды, боковые грани которой образованы равнобедренными прямоугольными треугольниками. Пучки света, проходящие через основание, дважды полностью отражаются от боковых граней и проходят в обратном направлении через основание. Для дистанций 20-100 м. Обогреватель извещателя установлен, требуется внешний источник питания 24 В пост. тока

Технические характеристики

• Размеры (Ш x В x Г) 135 x 135 x 65 мм;
• Цвет чистый белый‚ RAL 9010.

Аксессуары

• A5Q00004478 Кабельный саль-ник с резьбой M20.



A5Q00004478 Кабельный сальник с резьбой M20 x 1,5

(номер заказа A5Q00004478)

Кабельный сальник с резьбой предназначен для ввода кабеляM20. Обеспечивает более высокий уровень защиты IP.

• Кол-во единиц в комплекте поставки 10 штук.



DLR1192 Отражатель средней дистанции (пластина)

(номер заказа BPZ:4788490001)

Пластина состоит из микропризматических элементов, которые заключены в форму из прозрачной синтетической смолы, защищены уплотнением и установлены на пластиковое основание. Отражающая пластина имеет тот же принцип действия, что и призма. Для дистанций 30-65 м.

• Размеры (Ш x В x Г) 200 x 200 x 2,5 мм



DLR1193 Отражатель короткой дистанции (пластина)

(номер заказа BPZ:4787840001)



• Пластина состоит из микропризматических элементов, которыезаключены в форму из прозрачной синтетической смолы, за-щищены уплотнением и установлены на пластиковое основа-ние. Отражающая пластина имеет тот же принцип действия, чтои призма. Для дистанций 10-30 м.
• Размеры (Ш x В x Г) 100 x 100 x 2,5 мм.



DLF1191-AA Фильтр короткой дистанции (7-10 м)

(номер заказа BPZ:4933030001)



Для небольших расстояний от 7 до 10 метров необходим дополнительный фильтр короткой дистанции. Фильтр обеспечивает ослабление сигнала извещателя на коротких дистанциях. Фильтр можноустановить непосредственно в блок извещателя.

Для небольших расстояний от 5 до 8 метров необходим дополнительный фильтр короткой дистанции. Фильтр обеспечивает ослабление сигнала извещателя на коротких дистанциях. Фильтр можно установить непосредственно в блок извещателя.



Внешний свет довольно редко является источником помех для извещателя. При действии мощного источника света, создающего помехи, в блок извещателя можно установить фильтр внешнего света для устранения этого эффекта. Фильтр поглощает инфракрасное излучение, являющееся источником помех. Фильтр можно установить в извещатель (если в него уже установлен фильтр короткой дистанции, такая возможность отсутствует).

В случае опасности образования конденсата в линейном дымовом извещателе, обеспечивает его работоспособность. Требуется внешний источник питания 24 В пост. тока.

• Рабочее напряжение 20… 30 В пост. тока;
• Рабочий ток 30… 50 мА.



Оптику линейного дымового извещателя можно просто настро-ить на отражатель с помощью регулировочного устройства. Коробка с регулировочным устройством, фильтр теста тревоги,сетка,магнит, витой кабель, кабель MC-link и батарея 9 В, 0,5А-ч.



Для выполнения проверки работоспособности линейного дымового извещателя. В зависимости от типа проверяемого извещателя в тестер вставляется соответствующий фильтр теста тревоги.Затем тестер помещают перед оптическими элементами извещателя (т.е. в зону инфракрасного луча). Извещатель срабатывает через несколько секунд. Фильтр, содержащийся в FDLU291 или TF04, необходимо заказывать отдельно.
Техничсекие характеристики

• Спецификация изделия 001164 -> Synova‚ AlgoRex007228 -> Sinteso.

Аксессуары

• TF04 Фильтр теста тревоги;
• FDUM291 Телескопическая штанга;
• FDUM292 Телескопическая штанга.





TF04 Фильтр теста тревоги (поглощение 77 %)

(номер заказа BPZ:4931090001)

• Фильтр теста тревоги для тестера извещателя RE10.



FDBZ292 Устройство обнаружения дыма с пробоотбором воздуха

(номер заказа A5Q00021362)



Устройство обнаружения дыма с пробоотбором воздуха устанавливается в вентиляционной системе, там, где обычно инсталлируют устройства измерения потока воздуха, то есть там, где нет воздушных воронок, смены направления, ответвления каналов, сужения или расширения каналов. Расстояние до ответвления, кронштейна или колена должно составлять 5 x диаметр кабельного канала. Чтобы гарантировать обнаружение дыма, установите устройство с внешней стороны камеры воздуховода за последней точкой воздухоприемника. Предлагаются аксессуары для всех форм воздушных каналов. Можно использовать в качестве адресного или коллективного устройства. Дымовые извещатели и базы следует заказывать отдельно.

Технические характеристики

• Дымовой извещатель -> Sinteso FDO241‚ FDOOT241-8‚FDOOT241-9-> Synova‚ AlgoRex DO1103A‚DO1104A‚ DO1133A‚ DO11 53A;
• База извещателя -> Sinteso FDB201‚ FDB201-AA‚FDB221‚ FDB221-AA-> Synova‚ AlgoRex DB1101 A‚DB1131 A‚ SO620A‚ DB11 51A;
• Минимальный диаметр воз-душного канала100 мм;
• Допустимая скорость воздушного потока1… 20 м/с;
• Индикатор воздушного потока ≥1 м/с;
• Температура окружающей среды, эксплуатация-20… +50 °C;
• Категория защиты IP54;
• Относительная влажность ≤95 %;
• Одобрено VdS G207139 с дымовым извещателем FDOOT241-8‚ FDOOT241-9 снабором параметров № 9;
• Размеры (Ш x В x Г) 146 x 235 x 183 мм;
• Цвет серый‚ RAL 7001;
• Спецификация изделия 009728.



Аксессуары

• FDBZ292-AA Вентиляционная трубка‚ L = 0,6 м;
• FDBZ292-AB Вентиляционнаятрубка‚ L = 1,5 м;
• FDBZ292-AC Вентиляционнаятрубка‚ L = 2,8 м;
• FDBZ292-AD Набор уплотнений;
• FDBZ292-AF Монтажный кронштейн;
• DBZ1190-AB Соединительнаяклемма 1-2,5 мм2.



FDO241 Дымовой извещатель с широким спектром обнаружения вFDnet, ASA (S-LINE)

(номер заказа A5Q00004811)



Для быстрого обнаружения пожаров, вызванных возгоранием жидких и твердых веществ, а также для быстрого обнаружения тлеющего огня. Для быстрого и надежного обнаружения возгорания в средах с ложными феноменами. Работа устройства основана на принципе рассеянного света с применением двухоптических сенсоров, воспринимающих рассеянное излучение впрямом и обратном направлениях. Оптоэлектронная пробоотборная камера отсекает внешнее световое излучение, создающее помехи, но оптимальным образом распознает частицы как темного, так и светлого дыма. Наличие двух дополнительных тепловых сенсоров повышает уровень защиты извещателя пожарной сигнализации от ложных феноменов. В программе можно настроить извещатель как мультисенсорный дымовой, дымовой или тепловой извещатель. Возможность выбора режимов обнаружения благодаря наличию ASA-параметров, зависящих от варианта применения. Может использоваться как адресное или коллективное устройство. Базу необходимо заказывать отдельно.

Технические характеристики

• Протокол обмена данными FDnet или коллективная сеть с/безограничения тока;
• Рабочее напряжение FDnet -> 12… 33 В пост. токаколлективная сеть -> 14… 28 Впост. тока;
• Ток покоя в FDnet -> 200… 280 мкАв коллективной сети -> 100… 200мкА;
• Внеш. индикатор тревоги 2 без базы с сиреной 1 с базой с сиреной;
• Рабочая температура -25… +70°C;
• Допустимая скоростьвоздушного потока 1… 20 м/с;
• Температура хранения -30… +75°C;
• Относительная влажность ≤95%;
• Цвет чистый белый‚ RAL 9010;
• Категория защиты с базой — IP43, с приставкой длябазы — IP44;
• Системы, совместимые с FDnet -> FS20‚ AlgoRex‚SIGMASYS коллективной сетью -> CZ10‚CS11‚ BC10‚ FC1 0‚ XC10‚ FC330A‚FC700A‚ SIGMASYS‚ BMS‚SM80/88/D100;
• Стандарт CEA4021‚ EN54-5‚ EN54-7‚ EN54-17;
• Одобрено VdS G204007‚ LPCB 1 26ah/01;
• Размеры (Ø x В) 100 x 46 мм;
• Спецификация изделия 007005.



FDB221 Адресная база извещателя

(номер заказа A5Q00001664)



База изготовлена из синтетического материала, устойчивого к ударам и царапинам. Наличие большого отверстия в конструкции базы извещателя позволяет повторно использовать имеющиеся отверстия, выполненные для систем предыдущих лет выпуска. Соединительные клеммы без винтов — оранжевые. Предусмотрено место для дополнительных клемм, таких как микроклеммы 0,5 мм2 или соединительные клеммы 2,5 мм2. Для извещателей с адресной обработкой сигнала. Для скрытой электропроводки. Для поверхностной электропроводки, диаметр кабеля до 6 мм.

Технические характеристики

• Емкость кабеля 0,2… 1,5 мм2;
• Размеры (Ø x В) 100 x 22 мм;
• Цвет чистый белый‚ RAL 9010;
• Спецификация изделия 007775.



FDB221-AA Адресная база извещателя с 1 микроклеммой

(номер заказа A5Q00012741)



База изготовлена из синтетического материала, устойчивого кударам и царапинам. Наличие большого отверстия в конструкциибазы извещателя позволяет повторно использовать имеющиесяотверстия, выполненные для систем предыдущих лет выпуска.Оранжевые соединительные клеммы без винтов и 1 микроклемма0,5 мм2 для экранированного кабеля. Предусмотрено место длядополнительных микроклемм 0,5 мм2 или соединительных клемм2,5 мм2. Для извещателей с адресной обработкой сигнала. Дляскрытой электропроводки. Для поверхностной электропроводки,диаметр кабеля до 6 мм.

Техничсекие характеристики

• Емкость кабеля 0,2… 1,5 мм2;
• Размеры (Ø x В) 100 x 22 мм;
• Цвет чистый белый‚ RAL 9010;
• Спецификация изделия 007775.



FDB201 Коллективная база извещателя

(номер заказа A5Q00003814)





Технические характеристики

• Емкость кабеля 0,2… 1,5 мм2;
• Размеры (Ø x В) 100 x 22 мм;
• Цвет чистый белый‚ RAL 9010;
• Спецификация изделия 007775.



База изготовлена из синтетического материала, устойчивого кударам и царапинам. Наличие большого отверстия в конструкциибазы извещателя позволяет повторно использовать имеющиесяотверстия, выполненные для систем предыдущих лет выпуска.Серые соединительные клеммы без винтов и 1 микроклемма 0,5мм2 для экранированного кабеля. Предусмотрено место длядополнительных микроклемм 0,5 мм2 или соединительных клемм2,5 мм2. Для извещателей с коллективной обработкой сигнала.Для скрытой электропроводки. Для поверхностнойэлектропроводки, диаметр кабеля до 6 мм.

Технические характеристики

• Емкость кабеля 0,2… 1,5 мм2;
• Размеры (Ø x В) 100 x 22 мм;
• Цвет чистый белый‚ RAL 9010;
• Спецификация изделия 007775.







Вентиляционная трубка вводится в отверстие, высверливаемое ввоздушном канале, и укорачивается в соответствии с диаметромвоздушного канала.

• Длина 0,6 м





Аналогична FDBZ292-AA, но имеет другую длину.

• Длина 1,5 м.





Аналогична FDBZ292-AA, но имеет другую длину.

• Длина 2,8 м.





Технические характеристики

Технические характеристики

Технические характеристики



DOW1171/DBW1171 Дымовой радиоизвещатель в сборе

(номер заказа S24218-F62-A5)



Обнаружение различных типов возгорания происходит одинаково.Динамический анализ сигнала сенсора осуществляется в самом извещателе. Устройство снабжено встроенными диагностическими алгоритмами с автоматическим самоконтролем. Высокая устойчивость к ложным тревогам и влиянию условий окружающей среды. Система оптоэлектронных сенсоров с отличными рабочими характеристиками. Автоматическая компенсация загрязнения. Каждый дымовой радиоизвещатель имеет уникальный адрес и может передавать сигналы тревоги 4-х уровней. Дымовые радиоизвещатели получают питание от двух литиевых батарей 9 В; извещатели можно устанавливать в любом месте впределах радиодиапазона. В нормальных условиях работы их срок службы составляет более 5 лет. Дымовой радиоизвещатель можно устанавливать, снимать и активировать с помощью устройства замены DZ1191, DZ1193. Дымовой радиоизвещатель в сборе состоит из извещателя DOW1171‚ базы DBW1171 и 2 батарей (A5Q00004142).

Технические характеристики

• Напряжение питания 2x 9 В литиевые батареи, сотдельным контролем;
• Антеннапередатчика/приемника2 (разные антенны);
• Мощность передачи ≤5 мВт ERP;
• Дальность передачи макс. 40 м в зданиимакс. 200 м на открытом воздухе;
• Полоса канала 25 кГц;
• Радиочастота 868 … 870 МГц (SRD-диапазон);
• Рабочая температура -10… + 55°C;
• Размеры (Ø x В) 119 x 73 мм;
• Цвет чистый белый‚ RAL 9010;
• Категория защиты IP44;
• Относительная влажность ≤95%;
• Стандарт EN54-7;
• Одобрено VdS G200112;
• Спецификация изделия 010087.



DOW1171 Дымовой радиоизвещатель

(номер заказа S24218-F62-A6)



Обнаружение различных типов возгорания происходит одинаково. Динамический анализ сигнала сенсора осуществляется в самом извещателе. Устройство снабжено встроенными диагностическими алгоритмами с автоматическим самоконтролем. Высокая устойчивость к ложным тревогам и влиянию условий окружающей среды. Система оптоэлектронных сенсоров с отличными рабочими характеристиками. Автоматическая компенсация загрязнения. Каждый дымовой радиоизвещатель имеет уникальный адрес и может передавать сигналы тревоги 4-х уровней. Дымовые радиоизвещатели получают питание от двух литиевых батарей 9 В (заказываются отдельно); извещатели можно устанавливать в любом месте в пределах радиодиапазона. В нормальных условиях работы их срок службы составляет более 5лет. Дымовой радиоизвещатель можно устанавливать, снимать и активировать с помощью устройства замены DZ1191, DZ1193.Базу DBW1171 и батареи (A5Q00004142) необходимо заказывать отдельно.

Технические характеристики

• Напряжение питания 2x 9 В литиевые батареи, сотдельным контролем;
• Антеннапередатчика/приемника2 (разные антенны);
• Мощность передачи ≤5 мВт ERP;
• Дальность передачи макс. 40 м в зданиимакс. 200 м на открытом воздухе;
• Полоса канала 25 кГц;
• Радиочастота 868 … 870 МГц (SRD-диапазон);
• Рабочая температура -10… + 55°C;
• Размеры (Ø x В) 119 x 73 мм;
• Цвет чистый белый‚ RAL 9010;
• Категория защиты IP44;
• Относительная влажность ≤95%;
• Стандарт EN54-7;
• Одобрено VdS G200112;
• Спецификация изделия 010087



DBW1171 База для дымового радиоизвещателя

(номер заказа S24218-F316-A1)



База изготовлена из пластика, устойчивого к ударам и царапинам, и экологически безопасных материалов. Предназначена для монтажа дымового радиоизвещателя DOW1171.

Техничекие характеристики

Размеры (Ø x В) 118 x 38,7 мм;

Цвет чистый белый‚ RAL 9010;

Аксессуары

DBZ1190 Замковое устройствоизвещателя;

DBZ1193A Табличка смаркировкой извещателя;

DBZ1192 Приставка для базы,влажная среда.



DBZ1190 Замковое устройство

(номер заказа BPZ:4585260001)





Для предотвращения кражи извещателя.

• Кол-во единиц в комплектепоставки 50 штук.



DBZ1193A Табличка с маркировкой извещателя

(номер заказа BPZ:4864330001)





Для указания адреса и местоположения. Для назначенияизвещателям номеров согласно монтажным чертежам. Допускается высота букв шрифта до 10 мм на участке 60 x 20 мм. Табличка с маркировкой извещателя крепится непосредственнона базу (Synova) или на приставку для базы (Synova‚ Sinteso).

Технические характеристики

• Размеры (Ш x В) 62 x 52 мм;
• Цвет прозрачный;
• Кол-во единиц в комплекте поставки.



DBZ1192 Приставка для базы для влажной среды

(номер заказа BPZ:4588140001)



Для установки во влажных и агрессивных средах. Для упрощениядоступа кабельные вводы M20 x 1,5 расположены на сторонеприставок для баз.

Технические характеристики

• Размеры (Ш x В x Г) 135 x 135 x 45 мм;
• Цвет белый‚ RAL 9010;
• Категория защиты IP44.

Аксессуары

• DBZ1194 Защитный каркас
• A5Q00004478 Кабельный сальникс резьбой M20.

DBZ1194 Защитный каркас

(номер заказа BPZ:4677110001)





Для защиты извещателя от повреждений. Может использоватьсятолько вместе с приставкой для базы (влажная среда).

• Размеры (Ø x В) 160 x 126 мм.



A5Q00004478 Кабельный сальник срезьбой M20 x 1,5

(номер заказа A5Q00004478)



Кабельный сальник с резьбой предназначен для ввода кабеля M20. Обеспечивает более высокий уровень защиты IP.

• Кол-во единиц в комплектепоставки 10 штук.



SMF  Ручной извещатель

(номер заказа SMF)



Ручной радиоизвещатель для радиосистемы обнаружения пожара. Ручной извещатель обеспечивает непрямую активацию сигнала тревоги путем разбития стекла и нажатия кнопки. Радиомодуль встроен в базу .Базу SMF6120 и ручной извещатель SMF121 необходимо заказывать отдельно.

Техничсекие характеристики

Стандарт EN54-11;

Категория защиты IP43;Рабочая температура -10… + 55°C;

Размеры (Ш x В x Г) 125 x 125 x 57 мм;

Относительная влажность ≤95% (без конденсации);

Цвет красный‚ RAL 3000;

Одобрено VdS G203060;

Спецификация изделия 010087.



SMF6120 Радиобаза

(номер заказа S24218-F72-A1)



Радиобаза работает от батарей, ее можно устанавливать влюбом месте в пределах радиодиапазона. Радиобаза состоит изкорпуса с радиоэлектроникой и антеннами. В корпус также устанавливаются две батареи 3,6 В. Батареи следует вставлять в базу только во время ввода в эксплуатацию (назначение адресов).

Технические характеристики

• Батареи V24069-Z112-A1 и ручной извещатель SMF121 заказываются отдельно;
• Напряжение питания 2 x 3,6 В литиевые батареи, сотдельным контролем;
• Антеннапередатчика/приемника 2 (разные антенны) Мощность передачи ≤5 мВт ERP;
• Дальность передачи макс. 40 м в здании макс. 200 м на открытом воздухе;
• Полоса канала 25 кГцРадиочастота 868 … 870 МГц (SRD-диапазон).



V24069-Z112-A1 Литиевая батарея 3,6 В / 2,1А-ч

(номер заказа V24069-Z112-A1)



Для питания радиобазы SMF6120.

• Размеры (Ø x В) 14,5 x 50 мм.



SMF121 Ручной извещатель

(номер заказа V24217-C1218-W200)





Ручной извещатель для непрямой активации сигнала тревоги снаклейкой «Siemens», совместимый с радиобазой SMF6120.

Радиобаза SMF6120 заказывается отдельно.



SMF121 Ручной извещатель

(номер заказа V24217-C1218-W100)



Ручной извещатель для непрямой активации сигнала тревоги безнаклейки «Siemens», совместимый с радиобазой SMF6120.

Радиобаза SMF6120 заказывается отдельно.



S24217-G34-A1 Ключ

(номер заказа S24217-G34-A1)

Ключ предназначен для ручного извещателя SMF121.Кол-во единиц в комплектепоставки 10 штук.



DZW1171 Набор для радиотеста

(номер заказа BPZ:5762200001)



Чтобы правильно запланировать размещение радиоустройств, можно выполнить проверку радиосвязи в здании. Такие измерения могут проводиться с помощью портативного набора для радиотеста DZW1171. Расположите модуль A в месте установки радиошлюза. Теперь спомощью модуля B можно проверить радиосвязь в точке размещения дымового радиоизвещателя. Если светодиод модуля B загорается, это означает, что радиосвязь для передачи радиосигналов установлена. Для работы потребуются две литиевые батареи (A5Q00004142),которые заказываются отдельно.



A5Q00004142 Литиевая батарея brownstone 9 В / 1 А-ч

(номер заказа A5Q00004142)



Для питания тестеров извещателей, тестера линии, дымовогорадиоизвещателя и т.п.Размеры (Ш x В x Г) 25 x 48 x 16 мм

• Кол-во единиц в комплекте поставки 10 штук.
