FC2040.. Пульт управления

(номер заказа FT2040)

  • Стандартизированный принцип управления;
  • Логическое управление при помощи меню;
  • Интерактивные диалоговые операции;
  • Простота, безопасность, полная защита от стресса при выполнении необходимых действий в ситуации тревоги;
  • Различные права доступа для разных пользователей;
  • Быстрая диагностика системы и изменение конфигурации, легкость технического обслуживания и высокая скорость устранения неисправностей при использовании удаленного доступа.
Пульт управления FT2040.. представляет собой рабочую панель, удаленную от станции управления, которая также может работать от собственного источника питания (опция). Рабочая станция имеет разъемы для дополнительных интерфейсов,таких как RS232 или RS485‚ сетевых модулей (SAFEDLINK) и замка с ключом. Каждая станция имеет разъем для подключенияк Ethernet для связи с другими пультами управления или ПК для удаленной работы/инженерного обслуживания. Это подключение к Ethernet позволяет объединить в одну сеть до 4 станций, включая центральную точку доступа ‘CAP (ЦТД)’ (через Hub) (безсоблюдения EN54). Высокоэффективная сеть FCnet позволяет объединять в сеть до 32 панелей управления FC20x0 и пультов управления FT2040 в зависимости от требований. Подключение к системе управления безопасностью Siemens через BACnet. Дополнительный блок питания, т.е. комплект электропитания (70 Вт) и батареи 2 x 12 В / 7 А-ч заказываются отдельно.




Рабочее напряжение                    21… 28,6 В пост. тока
Ток покоя 125 мА
Ток сигнализации тревоги 130 мА
Возможности подключения 2 -> для последовательных  интерфейсов RS232‚ RS485

2 -> для сетевых модулей
Электропитание 70 Вт (опционально)
Емкость батареи макс. 2 x 12 В / 7 А-ч (опционально)
Рабочая температура -8… +42 °C
Температура хранения -20… +60 °C
Относительная влажность ≤95 % (без конденсации)
Цвет корпуса/крышки светло-серый‚ RAL 7035/ чистыйбелый, RAL 9010
Размеры корпуса (Ш x В x Г) 430 x 398 x 80 мм
Категория защиты IP30
Одобрено VdS G206111/ LPCB 126h/06
Спецификация изделия 009386

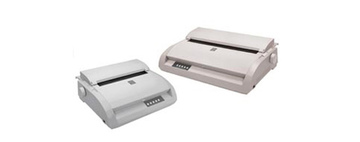

DL3750+ Принтер событий, внешний

(номер заказа A5Q00023962)



Принтер Fujitsu DL3750+ — компактный бесшумный матричныйпринтер формата А4.  Используется для документирования актуальной информации в системе на рулонной бумаге. Принтер постоянно контролируется панелью управления. Тип событий, данные которых распечатываются на принтере, может настраиваться. Достигается максимальная скорость инадежность.

  • Число копий 5, включая оригинал;
  • Набор символов 6
  • Разрешение 360 x 360 dpi;
  • Интерфейс RS232;
  • Рабочая температура +5… +38 °C;
  • Температура хранения -15… +60 °C;
  • Относительная влажность ≤95 % (без конденсации);
  • Размеры (Ш x В x Г) 415 x 120 x 330 мм.

FT2040-AZ Пульт управления

(номер заказ A5Q00016702)

Технические характеристики такие же, как у FC2040.., однако имеются отличия, указанные ниже:

Расширение

  • FCA2012-A1 Лицензионный ключ(L1);
  • FCA2013-A1 Лицензионный ключ(L2);
  • FTO2001-A1 Принтер событий;
  • FN2001-A1 Сетевой модуль(SAFEDLINK);
  • FCA2001-A1 RS232-модуль(изолированный);
  • FCA2002-A1 RS485-модуль(изолированный);
  • FP2003-A1 Комплектэлектропитания (70 Вт);
  • FH2001-A1 Корпус (Эко);
  • FH2006-A1 Корпус (Эко +отделение для документов);
  • FH2001-E1 Корпус (Эко + 2xLED-индикация);
  • FH2001-G1 Корпус (Эко + 4xLED-индикация).

Аксессуары

  • FTO2005-C1 Замок с ключом (Kaba);
  • FTO2006-B1 Замок с ключом (Nordic);
  • FCA2010-F1 Аккумуляторный комплект (9 вольт);
  • A5Q00004142 Литиевая батарея9 В / 1 А-ч;
  • FHA2016-A1 Монтажный набор19″;
  • FCA2014-A1 Набор кабелей (связь);
  • FHA2017-A1 Крышка 1HUDL3750+ Матричный принтер (внешн.).



FT2040-EZ Пульт управления с 1 светодиодным индикатором

(номер заказа A5Q00016720)

Технические характеристики такие же, как у FC2040.., однако имеются отличия, указанные ниже. С 24 группами индикации, по одному красному и желтому светодиоду на каждую.

Расширение

  • FCA2012-A1 Лицензионный ключ(L1);
  • FCA2013-A1 Лицензионный ключ(L2);
  • FN2001-A1 Сетевой модуль(SAFEDLINK);
  • FCA2001-A1 RS232-модуль(изолированный);
  • FCA2002-A1 RS485-модуль(изолированный);
  • FP2003-A1 Комплектэлектропитания (70 Вт);
  • FH2001-A1 Корпус (Эко);
  • FH2006-A1 Корпус (Эко +отделение для документов);
  • FH2001-E1 Корпус (Эко + 2xLED-индикация);
  • FH2001-G1 Корпус (Эко + 4xLED-индикация).

Аксессуары

  • FTO2005-C1 Замок с ключом(Kaba);
  • FTO2006-B1 Замок с ключом(Nordic);
  • FCA2010-F1 Аккумуляторныйкомплект (9 вольт);
  • A5Q00004142 Литиевая батарея 9 В / 1 А-ч;
  • FHA2016-A1 Монтажный набор19″;
  • FCA2014-A1 Набор кабелей (связь);
  • FHA2017-A1 Крышка 1HU;
  • DL3750+ Матричный принтер (внешн.).

FCA2012-A1 Лицензионный ключ (L1)

(номер заказа A5Q00018856)

  • Ключ-таблетка (iButton) с лицензией для программы Visualizer. Разрешается использовать только один лицензионный ключ дляодной станции управления.



FCA2013-A1 Лицензионный ключ (L2)

(номер заказ A5Q00018857)

  • Ключ-таблетка iButton с лицензией для программы Visualizer идля сети BACnet. Разрешается использовать только один лицензионный ключ дляодной станции управления.



FTO2001-A1 Принтер событий

(номер заказа A5Q00010126)

Принтер событий является термографическим печатающим устройством, регистрирующим сигналы тревоги, неисправностии все сообщения. Принтер событий может использоваться навсех панелях управления серии FC20xx при наличии свободного места. Для управления принтером необходим модуль RS232. В комплект принтера входят интерфейсный кабель, блок питанияи рулон бумажной ленты. RS232-модуль FCA2001-A1 необходимо заказать отдельно.

  • Рабочее напряжение 9… 48 В пост. тока;
  • Ток покоя 50 мА;
  • Рабочий ток 3 A при 9 В пост. тока 0,7 A при 48 В пост. тока;
  • Интерфейс последовательный RS232;
  • Рабочая температура 0… +50 °C;
  • Температура хранения -20… +70 °C;
  • Относительная влажность ≤95 % (без конденсации);
  • Размеры (Ш x В x Г) 85 x 85 x 55 мм.

FN2001-A1 Сетевой модуль(SAFEDLINK)

(номер заказа A5Q00012851)



Для включения в сеть FCnet/SAFEDLINK панелей управления. Устанавливается на заднюю сторону рабочей станции.  В комплект сетевого модуля входят 2 кабельных сальника срезьбой EMC M10 x 1,5.

  • Емкость кабеля 0,2…1,5 мм2;
  • Размеры (Ш x В x Г) 50 x 20 x 70 мм.

FCA2001-A1 RS232-модуль(изолированный)

(номер заказа A5Q00005327)

Модуль для периферийных устройств с RS232-интерфейсом, например, для принтера событий  FTO2001-A1. Устанавливается на заднюю сторону рабочей станции. В комплект RS232-модуля входит 1 кабельный сальник с резьбой EMC M10 x 1,5.

  • Емкость кабеля 0,2…1,5 мм2;
  • Размеры (Ш x В x Г) 50 x 15 x 70 мм.

FCA2002-A1 RS485-модуль(изолированный)

(номер заказа A5Q00009923)

Модуль для периферийных устройств с RS485-интерфейсом, например, для FAT (GER). Устанавливается на заднюю сторону рабочей станции. В комплект RS485-модуля входит 1 кабельный сальник с резьбой EMC M10 x 1,5.

  • Емкость кабеля 0,2…1,5 мм2;
  • Размеры (Ш x В x Г) 50 x 15 x 70 мм.

FP2003-A1 Комплект электропитания(70 Вт)

(номер заказа A5Q00016005)

Дополнительное питание для всех станций (панелей и пультовуправления). Преобразует напряжение сети в рабочеенапряжение системы.  Контролирует напряжение сети и батарей.

  • Напряжение питания 85… 265 В перем. тока;
  • Потребляемая мощность макс. 90 ВА;
  • Ток 0,5… 1 А;
  • Размеры (Ш x В x Г) 95 x 170 x 54 мм.

FH2001-A1 Корпус (Эко)

(номер заказа A5Q00016865)

Полый корпус для различных вариантов применения, например,для установки дополнительных батарей, принтера событий,блока питания или панелей мнемодисплея.

  • Размеры корпуса (Ш x В x Г) 430 x 398 x 80 мм;
  • Цвет корпуса/крышки светло-серый‚ RAL 7035 / чистыйбелый, RAL 9010;
  • Категория защиты IP30;
  • Отсек для батарей 2 x FA2003-A1 (7 А-ч);
  • Расширение FTO2001-A1 Принтер событий.

FH2006-A1 Корпус (Эко + отделение длядокументов)

(номер заказа A5Q00022364)

Полый корпус для документов формата A4‚ глубина 50 мм.

  • Размеры корпуса (Ш x В x Г) 430 x 398 x 80 мм;
  • Цвет корпуса/крышки светло-серый‚ RAL 7035 / чистыйбелый, RAL 9010;
  • Категория защиты IP30.

FH2001-E1 Корпус (Эко + 2xLED-индикация)

(номер заказа A5Q00016866)

Для дополнения групп дисплея с 48 светодиодами — по одномукрасному и желтому светодиоду.

  • Размеры корпуса (Ш x В x Г) 430 x 398 x 80 мм;
  • Цвет корпуса/крышки светло-серый‚ RAL 7035 / чистый белый, RAL 9010;
  • Категория защиты IP30;
  • Расширение FTO2001-A1 Принтер событий.



FH2001-G1 Корпус (Эко + 4xLED-индикация)

(номер заказа A5Q00016867)

Для дополнения групп дисплея с 96 светодиодами — по одному красному и желтому светодиоду.
  • Размеры корпуса (Ш x В x Г) 430 x 398 x 80 мм;
  • Цвет корпуса/крышки светло-серый‚ RAL 7035 / чистый белый, RAL 9010;
  • Категория защиты IP30.

FTO2005-C1 Замок с ключом (Kaba)

(номер заказа A5Q00010113)

  • Замок Kaba с монтажными аксессуарами и ключом (Kaba 8 #100) в качестве опции для рабочего доступа (рабочая станция).

FTO2006-B1 Замок с ключом (Nordic)

(номер заказа A5Q00010129)

  • Замок Nordic с монтажными аксессуарами и ключом (Nordic) в качестве опции для рабочего доступа (рабочая станция).

FCA2010-F1 Аккумуляторный комплект(9 вольт)

(номер заказа A5Q00012569)

  • Комплект батарей для 3-го источника напряжения (Франция)(AFNOR). Аккумулятор 9 В необходимо заказывать отдельно.

A5Q00004142 Литиевая батарея brownstone 9 В / 1 А-ч

(номер заказа A5Q00004142)

Для питания тестеров извещателей, тестера линии, дымовогорадиоизвещателя и т.п.

  • Размеры (Ш x В x Г) 25 x 48 x 16 мм;
  • Кол-во единиц в комплекте поставки 10 штук.

FHA 2016-A1 Монтажный набор 19″

(номер договора A5Q00020179)

Для установки панелей управления и пультов управления пожарной сигнализации в корпус 19″ сторонних производителей.

  • Размеры (Ш x В x Г) 430 x 100 x 324 мм.

FCA2014-A1 Набор кабелей (связь)

(номер заказа A5Q00023027)

Для гибкого кабельного подключения к модулям на пультеуправления (PMI) и главной плате.

FHA2017-A1 Крышка 1HU

(номер заказа A5Q00024719)

Крышка для утопленного монтажа панелей управления, пультовуправления и полых корпусов (Стандарт и ЭКО).

  • Цвет чистый белый‚ RAL 9010;
  • Размеры (Ш x В) 530 x 500 мм.

DL3750+ Принтер событий, внешний

(номер заказа A5Q00023962)

Принтер Fujitsu DL3750+ — компактный бесшумный матричныйпринтер формата А4. Используется для документирования актуальной информации в системе на рулонной бумаге. Принтер постоянно контролируется панелью управления. Тип событий,данные которых распечатываются на принтере, может настраиваться. Достигается максимальная скорость инадежность.

  • Число копий 5, включая оригинал;
  • Набор символов 6;
  • Разрешение 360 x 360 dpi;
  • Интерфейс RS232;
  • Рабочая температура +5… +38 °C;
  • Температура хранения -15… +60 °C;
  • Относительная влажность ≤95 % (без конденсации);
  • Размеры (Ш x В x Г) 415 x 120 x 330 мм.
